A cuplaj cu diafragmă este un dispozitiv mecanic instalat între două capete ale arborelui într-un sistem de antrenare industrial pentru a transmite cuplul de rotație, permițând în același timp un grad de deplasare unghiulară, paralelă sau axială între ele. În loc să se bazeze pe inserții de cauciuc sau manșoane elastomerice, cuplajul folosește un disc metalic subțire, conturat, denumit diafragmă, care se îndoaie ușor pentru a se adapta dezalinierii, în timp ce restul ansamblului menține o conexiune rigidă metal-metal. Acest lucru plasează designul în grupul mai larg de cuplaje flexibile neelastice, unde compensarea are loc prin mișcarea relativă sau jocul dintre componentele rigide în loc de prin deformarea materialului elastic. În cadrul sistemelor de acționare industriale din Ghana, inclusiv cele găsite în site-urile miniere, fabrici de ciment și stații de pompare, această construcție sprijină livrare constantă a cuplului la viteze de rotație constante și sarcină constantă, condiții care descriu o mare parte a mașinilor industriale care funcționează continuu.

Deoarece diafragma este realizată în întregime din metal, nu există nicio componentă de cauciuc supusă întăririi sau fisurii treptate din cauza expunerii la căldură și ulei în timp. Acest lucru conferă cuplajului o rigiditate la torsiune relativ mare, ceea ce înseamnă că apare foarte puțină răsucire între părțile de antrenare și cele conduse în timpul funcționării, o caracteristică care contează atunci când este necesară sincronizarea precisă a rotației între echipamentele conectate în sistemele de acționare care funcționează în medii industriale solicitante.

Cum diferă cuplajul cu diafragmă de tip MPJ cu arbore intermediar de modelele standard?

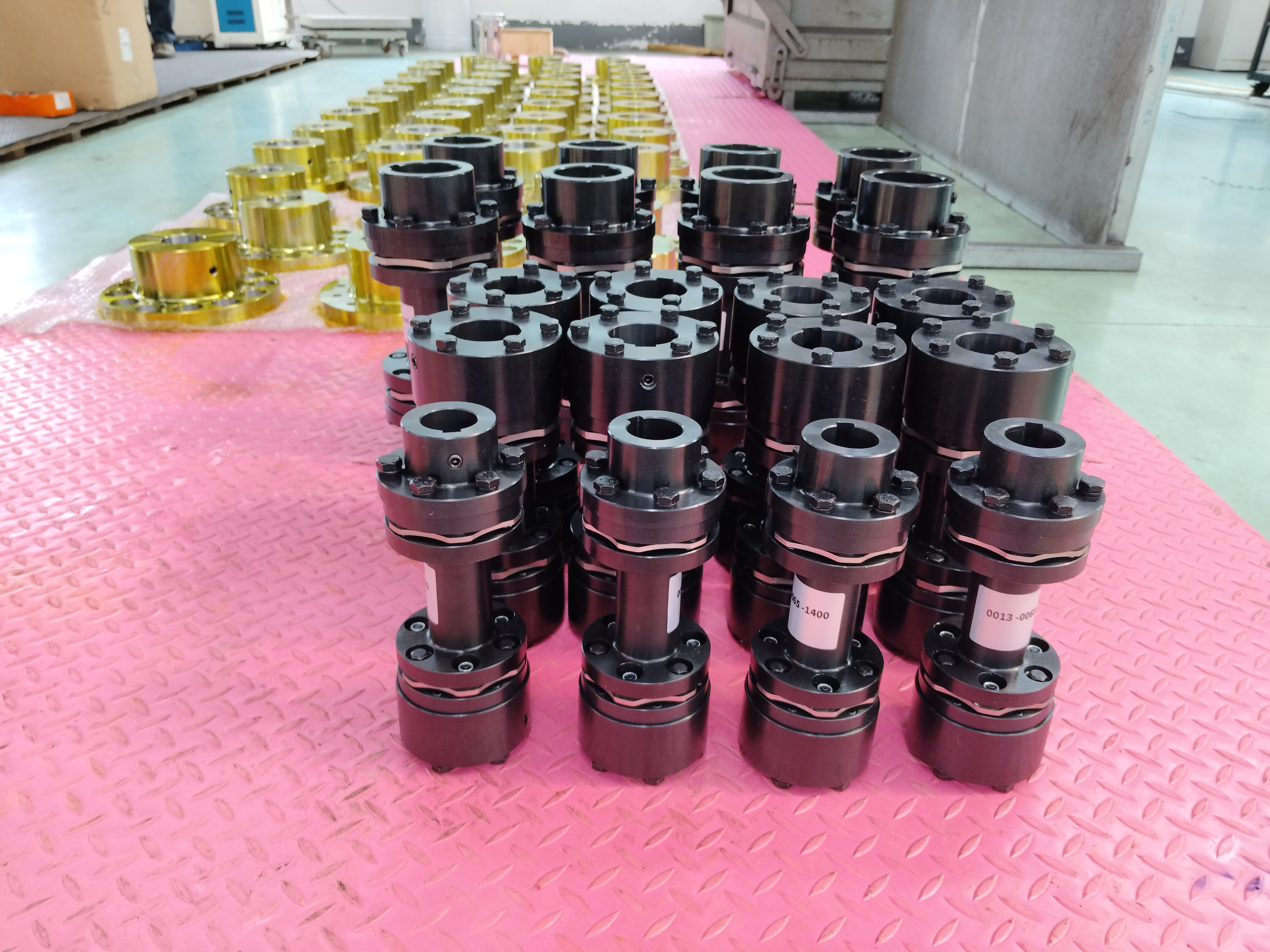

Printre variantele de cuplare cu diafragmă utilizate în sistemele de antrenare industriale, cuplarea cu diafragmă de tip MPJ cu arbore intermediar, construit conform specificației Q/YP 21002X-2018, se adresează unei nevoi inginerești specifice: transmiterea cuplului pe o distanță mai mare între două piese de echipamente care nu pot fi poziționate apropiate unele de altele. În loc să conecteze două ansambluri cu diafragmă direct butuc la butuc, acest design inserează un arbore intermediar de înaltă rezistență între două unități cu diafragmă, unul montat lângă echipamentul de antrenare și unul lângă echipamentul antrenat. Acest aranjament permite cuplajului să acopere un spațiu de instalare considerabil, corectând în același timp deplasarea diagonală, axială și paralelă care se dezvoltă pe acea deschidere din cauza variației fundației sau creșterii arborelui termic.

În comparație cu cuplajele arc șarpe, care utilizează un element arc metalic spiralat înfășurat prin dinții butucului canelați pentru a transmite cuplul și pentru a absorbi unele șoc, designul diafragmei MPJ se bazează pe un ansamblu cu diafragmă integral din metal, mai degrabă decât pe un mecanism cu arc și canelură. Această diferență structurală contribuie la un răspuns de torsiune deosebit de rigid și un comportament de echilibrare dinamic favorabil, deoarece nu există niciun element de arc slăbit supus deplasării sub forța centrifugă la viteze de rotație mai mari. Rezultatul este o transmisie stabilă a cuplului, chiar dacă viteza arborelui crește, împreună cu solicitarea mecanică redusă transferată în rulmenți și carcase și o tendință mai scăzută la vibrații în timpul funcționării continue.

Ce rol joacă arborele intermediar în transmisia de putere pe distanțe lungi?

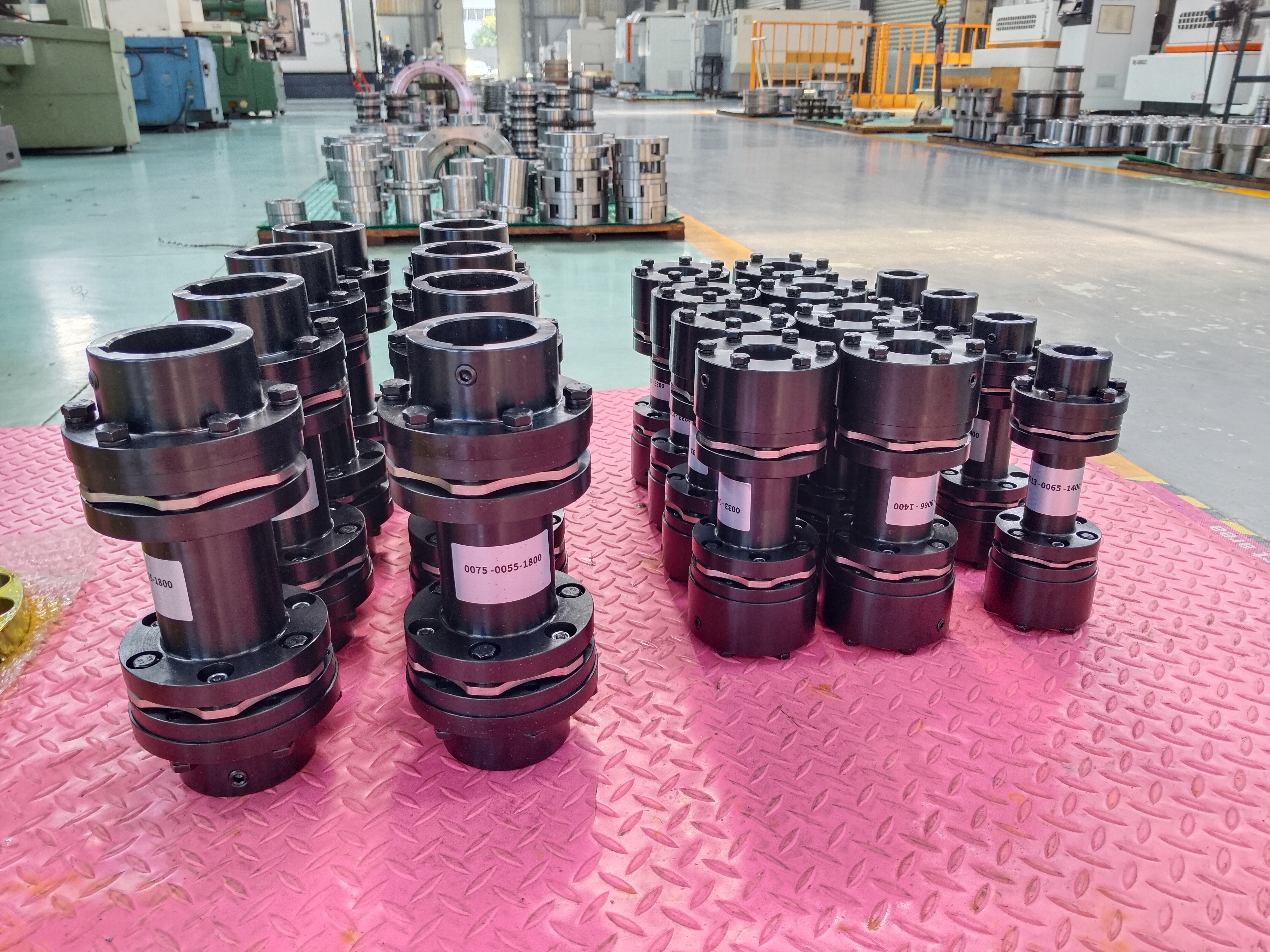

Arborele intermediar funcționează ca un element de legătură rigid între cele două ansambluri de diafragmă, iar lungimea sa este selectată în funcție de distanța fizică dintre echipamentul de antrenare și echipamentul antrenat din cadrul sistemului de antrenare. În aplicații, cum ar fi sistemele de antrenare a transportoarelor la locurile de procesare a minereului sau aranjamentele pompelor în care motorul se află la o anumită distanță de unitatea antrenată din cauza dispoziției sau a cerințelor de spațiu de siguranță, acest arbore permite cuplului să se deplaseze prin acel spațiu fără a necesita ca motorul și pompa să se așeze direct unul lângă celălalt. Deoarece arborele în sine este fabricat din oțel aliat de înaltă rezistență și dimensionat pentru a rezista la îndoire sub sarcină de cuplu, acesta își menține dreptatea pe toată lungimea sa, ceea ce, la rândul său, ajută ansamblurile diafragmei de la fiecare capăt să își îndeplinească funcția de compensare a dezalinierii așa cum este intenționat, mai degrabă decât să compenseze un arbore îndoit sau subdimensionat.

De ce contează deplasarea diagonală, axială și paralelă în instalațiile cu deschidere mare?

Pe o perioadă lungă de instalare, mici variații ale asezării fundației, dilatarea termică a arborelui la temperatura de funcționare sau erori minore în timpul alinierii inițiale se pot acumula într-o deplasare care ar fi dificil de absorbit pentru un cuplaj scurt, direct. Ansamblurile de diafragmă poziționate la fiecare capăt al arborelui intermediar se flexează fiecare independent pentru a corecta tipul specific de deplasare care are loc la punctul lor de conectare respectiv, indiferent dacă acea deplasare este unghiulară, axială sau o combinație a ambelor. Această abordare de compensare distribuită face parte din motivul pentru care designul se potrivește instalațiilor cu deschidere mare în care un singur punct de cuplare ar fi altfel supus unei solicitări excesive de încovoiere.

Ce materiale și pași de fabricație sunt implicați în producerea acestor cuplaje?

Discurile cu diafragmă sunt în general produse din oțel inoxidabil sau oțel aliat tratat termic, materiale selectate pentru capacitatea lor de a se flexa în mod repetat prin multe cicluri de funcționare fără a dezvolta fisuri de oboseală. Fabricarea implică de obicei ștanțarea de precizie sau tăierea cu laser pentru a forma profilul diafragmei, urmată de un proces de tratament termic controlat care stabilește proprietățile mecanice necesare pentru performanța de îndoire pe termen lung. Componentele butucului și arborele intermediar sunt prelucrate din oțel carbon sau oțel aliat și alezate la diametrul arborelui cu toleranțe strânse, deoarece chiar și inexactitatea minoră a alezajului poate introduce vibrații odată ce ansamblul se rotește la viteza de funcționare într-un sistem de antrenare industrial.

Ce caracteristici de performanță ar trebui să fie așteptate de la acest tip de cuplare?

Deoarece ansamblul diafragmei transmite cuplul printr-un contact continuu metal-metal, mai degrabă decât suprafețele de alunecare sau prindere, jocul rămâne aproape de zero pe toată durata de viață a cuplajului. Rigiditatea la torsiune este relativ mare, ceea ce înseamnă că cuplajul se răsucește foarte puțin sub sarcină, ceea ce acceptă aplicații în care sincronizarea de rotație între arborii conectați trebuie să rămână consecventă, cum ar fi arborii de antrenare a generatorului în stațiile electrice sau acționările pompelor de măsurare de precizie. Performanța de echilibrare dinamică tinde să fie, de asemenea, favorabilă, deoarece construcția integrală din metal evită neregularitățile de distribuție a masei care pot apărea cu modelele bazate pe arc sau elastomerice la viteze de rotație mai mari.

Unde sunt aplicate aceste cuplaje în sistemele industriale de acționare din Ghana?

Sectorul minier din Ghana, inclusiv operațiunile cu aur și mangan, implică adesea aranjamente de antrenare a transportoarelor și a concasoarelor în care amplasarea motorului este dictată de structura structurală, mai degrabă decât de apropierea de echipamentul antrenat, făcând modelele de cuplare a arborelui intermediar o potrivire practică pentru conectarea acestor componente distanțate într-un sistem de antrenare mai mare. Instalațiile de fabricare a cimentului aplică aranjamente similare de cuplare de lungă durată în trenurile de antrenare a cuptorului, unde dilatarea termică de-a lungul lungimii arborelui în timpul ciclurilor continue de ardere necesită ca ansamblurile diafragmei să corecteze deplasarea care se dezvoltă treptat în timpul funcționării.

Instalațiile de generare a energiei electrice, inclusiv centrale termice și hidroelectrice, folosesc cuplaje cu diafragmă cu arbori intermediari pentru a conecta turbinele la generatoare poziționate la o distanță fixă ​​în interiorul structurii centralei electrice. Instalațiile de pompare de tratare a apei și de irigare aplică, de asemenea, acest tip de cuplare, în cazul în care amplasarea pompei și a motorului este separată de cerințele structurale sau de acces de întreținere, permițând cuplului să se deplaseze prin gol, în timp ce secțiunile diafragmei gestionează orice nealiniere rezultată la fiecare punct de conectare.

Ce ar trebui revizuit înainte de a selecta și instala acest tip de cuplare?

Selecția începe cu confirmarea cerințelor de cuplu și viteză de rotație ale echipamentului conectat în raport cu capacitatea nominală a cuplajului, împreună cu măsurarea intervalului real de instalare, astfel încât lungimea arborelui intermediar să poată fi specificată corect pentru sistemul de antrenare în cauză. Diametrul găurii arborelui și dimensiunile canelurii pe ambele părți de antrenare și antrenate trebuie să se potrivească precis cu butucii de cuplare, deoarece o conexiune prost montată poate introduce vibrații, indiferent de cât de bine este evaluat ansamblul diafragmei în sine pentru aplicație.
