Introducere de cuplare

schiță:

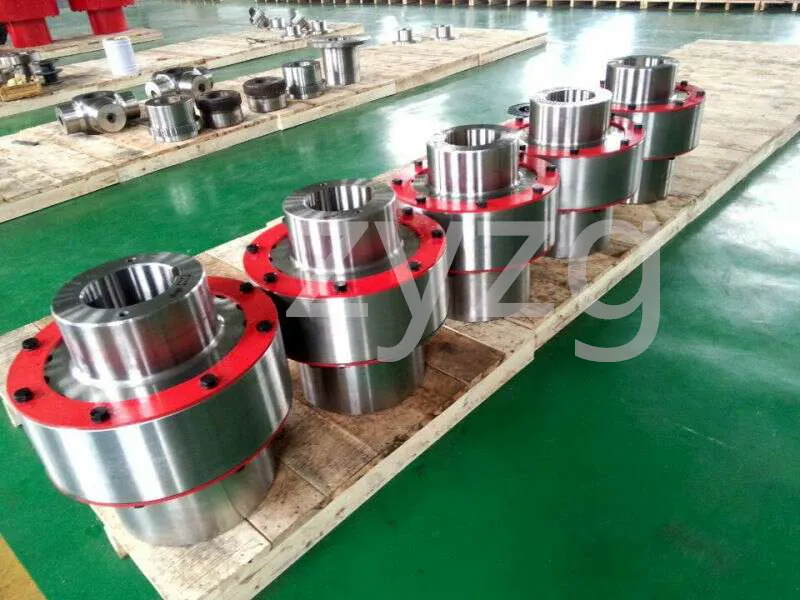

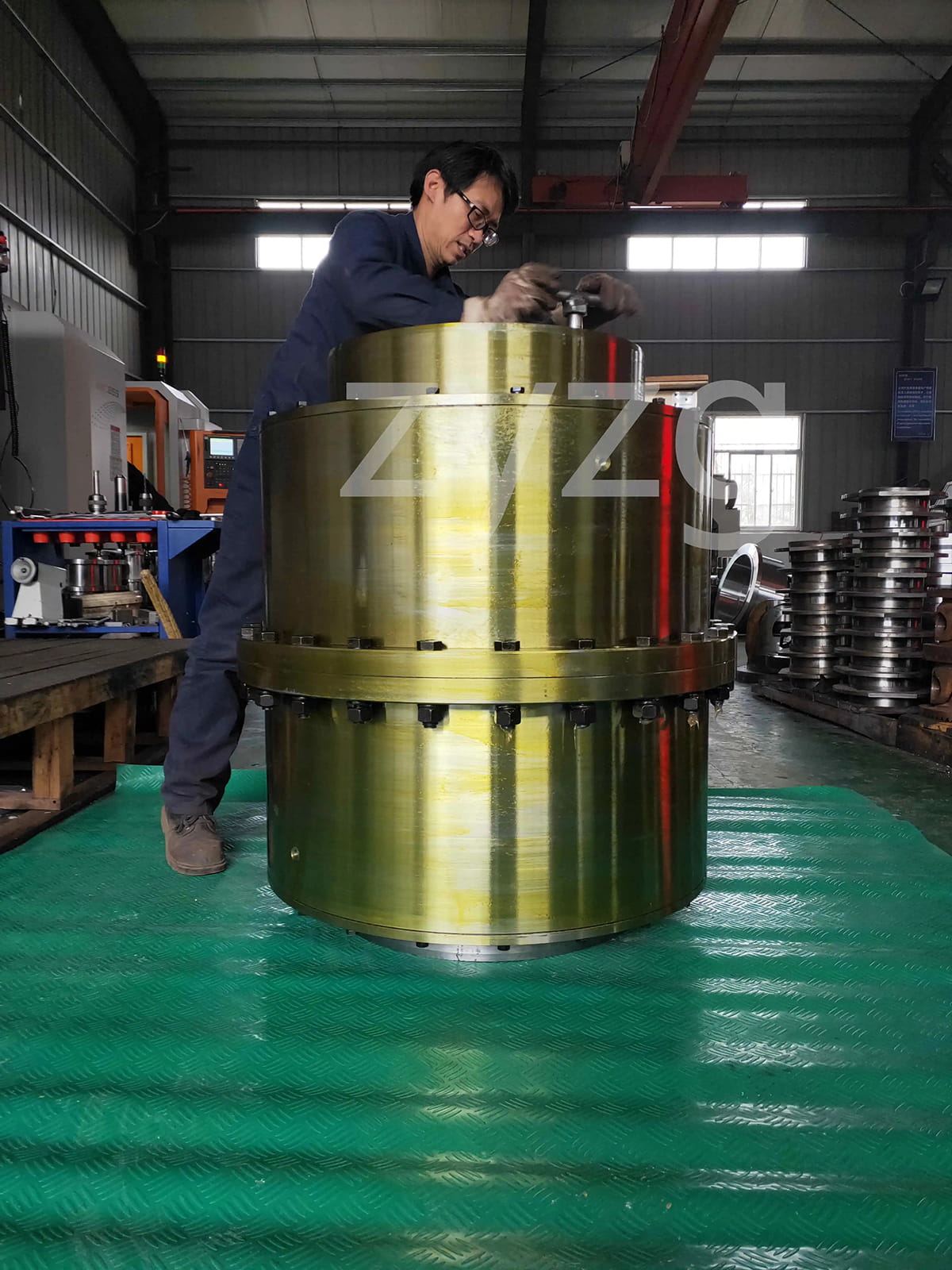

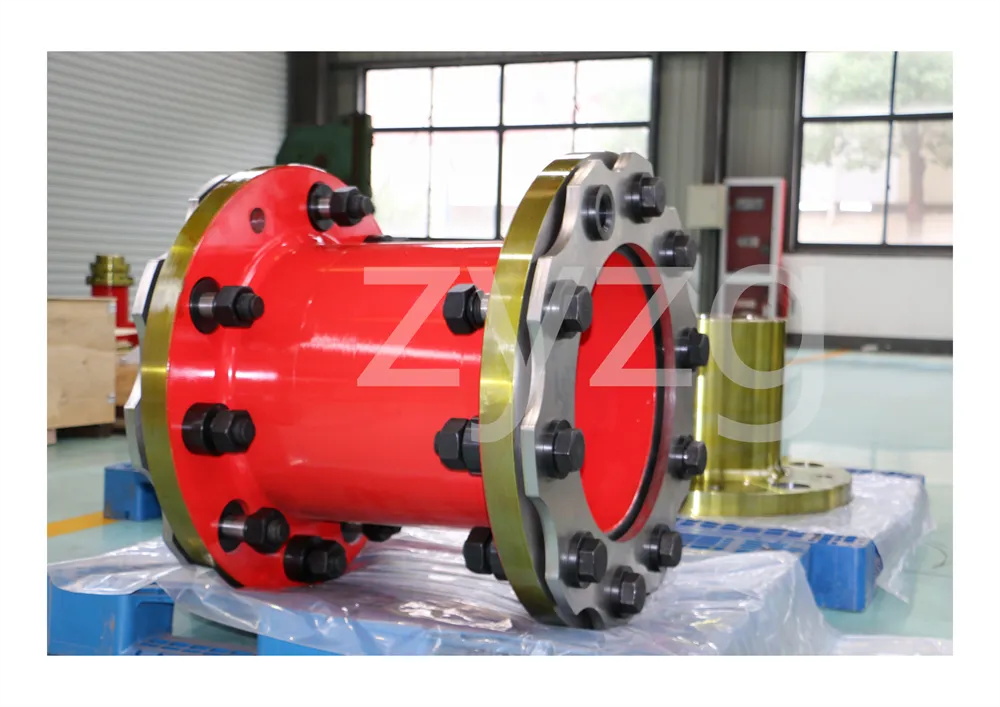

Cuplajul este o componentă mecanică folosită pentru a uni ferm arborele de antrenare și arborele antrenat în diferite mecanisme pentru a se roti împreună și a transmite mișcarea și cuplul. Uneori este folosit și pentru a conecta arbori la alte părți (cum ar fi roți dințate, scripete etc.). Este adesea compus din două jumătăți, respectiv legate printr-o cheie sau o strânsă legătură, apoi cele două axe sunt legate la capăt, apoi cele două axe sunt legate la capăt. mod. Cuplajul poate compensa decalajul (inclusiv deviația axială, deviația radială, deviația unghiulară sau deviația completă) dintre cele două axe din cauza instalării incorecte de fabricație, deformării sau expansiunii termice în timpul funcționării; precum și amortizarea șocurilor și absorbția vibrațiilor.

Majoritatea cuplajelor utilizate în mod obișnuit au fost standardizate sau normalizate și, în general, este necesară doar alegerea corectă a tipului de cuplare pentru a determina modelul și dimensiunea cuplajului. Dacă este necesar, capacitatea de încărcare a verigii slabe vulnerabile poate fi verificată și calculată; Când viteza este mare, este, de asemenea, necesar să se verifice forța centrifugă pe marginea exterioară și verificarea, deformarea și deformarea elementului elastic de echilibru.

Tipuri:

Cuplajele pot fi împărțite în cuplaje rigide și cuplaje flexibile două categorii.

Cuplajul rigid nu are capacitatea de a tampona și de a compensa deplasarea relativă a celor două axe, necesitând alinierea strictă a celor două axe, dar acest tip de cuplare are o structură simplă, cost de producție scăzut, instalare și dezasamblare ușoară și întreținere ușoară, ceea ce poate asigura că cele două axe au un neutru mai mare, un cuplu de transmisie mai mare și cuplajul comun, utilizat pe scară largă. cuplaj cu clemă.

Cuplajele flexibile pot fi, de asemenea, împărțite în cuplaje flexibile neelastice și cuplaje flexibile cu componente elastice, primul tip are doar capacitatea de a compensa deplasarea relativă a două axe, dar nu poate tampona reducerea vibrațiilor, cuplaj glisor comun, cuplare cu roți dințate, cuplare universală și cuplare cu lanț; Ultimul tip conține componente elastice, în plus față de capacitatea de a compensa și compensa cele două axe relative. efect de amortizare, dar cuplul transmis este limitat de rezistența componentelor elastice, în general mai puțin decât cuplarea flexibilă a componentelor inelastice. Obișnuit cu cuplarea cu știfturi cu manșon elastic, cuplarea cu știfturi elastice, cuplarea cu prune, cuplarea anvelopelor, cuplarea cu arc șarpe și cuplarea cu arc.

Cerință de performanță:

În funcție de diferite condiții de lucru, cuplajul ar trebui să aibă următoarele performanțe:

(1) Mobilitate. Mobilitatea unui cuplaj este capacitatea de a compensa deplasarea relativă a două elemente rotative. Factori cum ar fi erorile de fabricație și instalare între componentele conectate, schimbările de temperatură în timpul funcționării și deformarea sub sarcină necesită portabilitate. Portabilitatea compensează sau ameliorează sarcinile suplimentare dintre arbori, rulmenți, cuplaje și alte componente din cauza poziționării relative între elementele rotative.

(2) tamponare. Pentru ocaziile de pornire obișnuită a sarcinii sau modificări ale sarcinii de lucru, cuplajul trebuie să aibă un tampon și un element elastic de amortizare pentru a proteja motorul principal și mașina de lucru de o deteriorare mai mică sau deloc.

(3) Sigur, fiabil, cu suficientă rezistență și durată de viață.

(4) Structură simplă, instalare și întreținere ușoară.

Selectie:

Selectarea tipului de cuplare Atunci când alegeți un tip de cuplare, trebuie luate în considerare următoarele elemente.① Mărimea și natura cuplului de transmisie necesar, cerințele pentru funcțiile de tamponare și de reducere a vibrațiilor și dacă este posibilă rezonanța. Deplasarea relativă a celor două axe este cauzată de erori de fabricație și asamblare, încărcarea arborelui și metoda de deformare termică, dimensiunile și deformarea relativă a componentelor (deformare relativă) și deformare permisă între 3 componente. pentru a facilita asamblarea, reglarea și întreținerea spațiului de operare necesar. Pentru cuplajele mari, ar trebui să fie posibilă demontarea fără mișcare axială a arborelui.
