Detaliați etapele de instalare a cuplajului cu diafragmă

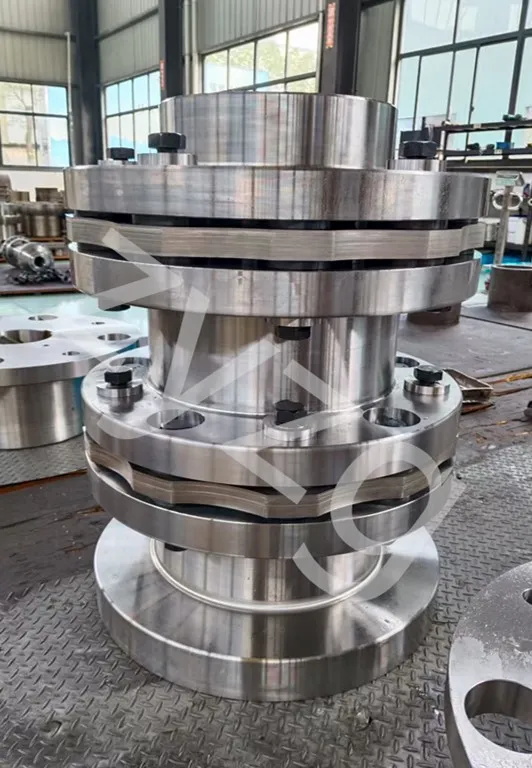

Mai multe grupuri de diafragme (plăci subțiri de oțel inoxidabil) sunt interblocate cu cele două jumătăți ale cuplajului prin șuruburi. Fiecare grup de diafragme este compus din mai multe straturi stivuite împreună. Diafragmele sunt împărțite în tipuri de tije și tipuri de piese întregi de diferite forme. Cuplajul diafragmei compensează deplasarea relativă a celor doi arbori de care este conectat prin deformarea elastică a diafragmelor. Este un cuplaj flexibil cu element puternic metalic de înaltă performanță, care nu necesită lubrifiere. Are o structură compactă, rezistență ridicată, durată lungă de viață, fără spațiu de rotație, nu este afectat de temperatură și contaminare cu ulei și are caracteristici de rezistență la acid și alcali și rezistență la coroziune. Este potrivit pentru transmisia sistemului de arbore în medii de lucru medii la temperatură înaltă, viteză mare și corozive.

Etape de instalare pentru cuplarea cu diafragmă:

1. Când instalați cuplajul la fața locului, vă rugăm să numărați cu atenție toate componentele pentru a vă asigura că nu lipsesc piese. Un set de cuplaj include o jumătate de cuplare activă, o jumătate de cuplare pasivă, un set de ansamblu cu diafragmă cu șase segmente, șuruburi cu șuruburi de înaltă rezistență, piulițe și șaibe elastice, în total șase piese. Înainte ca jumătățile active și pasive să fie instalate pe arborele principal corespunzător și aliniate corespunzător, vă rugăm să depozitați corespunzător ansamblul diafragmei (nu aruncați, loviți, apăsați puternic sau loviți) pentru a evita afectarea preciziei și integrității diafragmei.

2. Curățați bine petele de ulei și vopsea din orificiul interior al cuplajului semiax și cercul exterior al flanșei. Aplicați încălzire în baie de ulei sau încălzire prin inducție la semiaxele principale și pasive (temperatura nu trebuie să depășească 300°C și, în general, este recomandabil să o controlați între 160°C și 250°C). Înainte de încălzire, finalizați toate pregătirile de asamblare, verificați dacă există erori dimensionale în dimensiunea orificiului arborelui, lungimea, lățimea și adâncimea canalului de cheie și dacă capul arborelui principal are zgârieturi sau zgârieturi severe, pentru a preveni ca semiarborele după încălzire să nu se potrivească corect în timpul asamblarii, afectând astfel utilizarea sau chiar provocând daune sau din cauza poziționării necorespunzătoare a produsului, făcând imposibilă localizarea corectă a produsului în timpul încălzirii. instalarea ulterioară a pieselor de schimb, afectând astfel utilizarea.

3.  Cuplajele semi-flexibile primare și secundare instalate pe cadrul principal vor fi supuse instalării de aliniere prin etapele de aliniere inițială, aliniere brută și aliniere precisă.

(1.)  Alinierea inițială: acest proces implică utilizarea cu ochiul liber ca metodă de control pentru a poziționa motorul și ventilatorul în ceea ce privește orientarea lor orizontală, distanța față-spate, diferența de înălțime și unghiul axial etc., pentru a se pregăti pentru alinierea ulterioară.

(2.) Alinierea brută: Aceasta implică utilizarea celor mai simple metode, cum ar fi o riglă sau un șubler vernier, precum și un șubler, pentru a se asigura că planurile majore ale celor două dispozitive de semicuplare sunt paralele între ele și că distanța relativă este conformă cu cerințele tehnice ale valorii intervalului t. În general, valoarea reală a decalajului ar trebui să fie între 0,5 mm și 0,8 mm mai mare decât valoarea teoretică. De asemenea, abaterile radiale ale părții superioare și inferioare, precum și pozițiile din față și din spate ale cercurilor exterioare ale flanșelor celor două dispozitive de semicuplare ar trebui să fie consecvente.

Notă: Înainte de utilizare, vă rugăm să urmați cu strictețe acest manual de instalare și să completați cu atenție următoarele elemente. Veți obține un set de cuplaje elastice care nu necesită întreținere, de lungă durată, cu o rată scăzută de defecțiuni și foarte fiabile.
