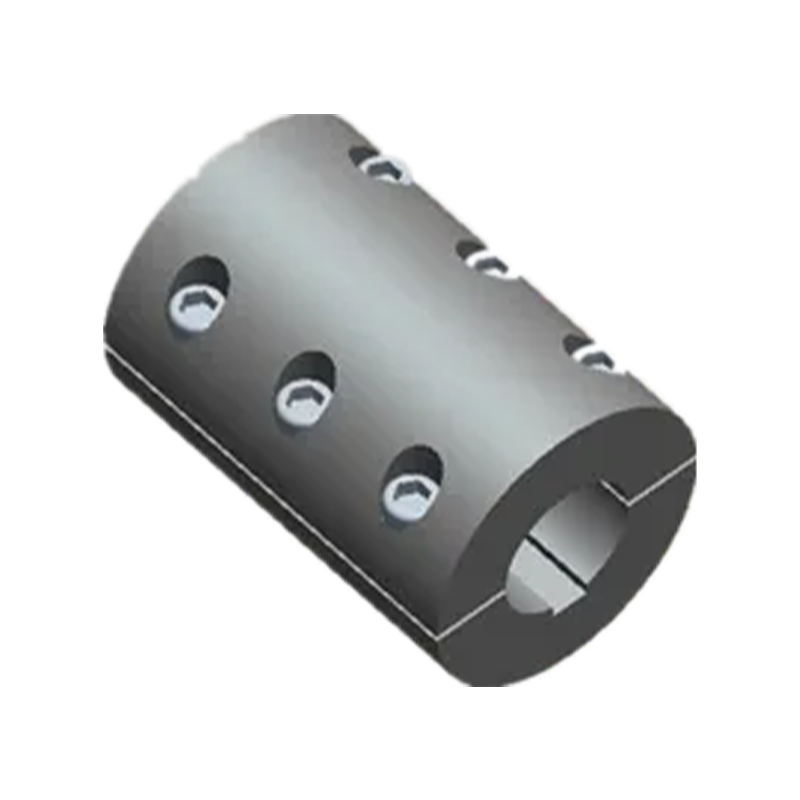

Cuplaj cu clemă de tip JK/JKW

Name: Cuplaj cu clemă de tip JK/JKW
Rating: 5 (99 reviews)

The MAC friction type safety coupling (compliant with Q/YA41001X-2018 standard) is an industrial transmission tool that combines precision manufacturing processes with efficient overload protection technology. It is developed and designed by a professional Rigid Coupling Manufacturer. Avantajul său tehnologic principal constă în mecanismul de protecție instantaneu al perechii de frecare: atunci când sarcina sistemului de transmisie depășește cuplul nominal prestabilit (acoperind intervalul de la 6,3 N·m până la 9500 N·m), perechea de frecare va aluneca imediat fără probleme, izolând eficient impactul suprasarcinii asupra motorului și echipamentului terminal. Ca o extensie tehnologică a Fabricii de cuplaje rigide cu o expertiză tehnică profundă, acest produs utilizează materiale de frecare rezistente la uzură și la temperaturi ridicate, care pot menține o eficiență de transmisie de peste 95% chiar și după declanșarea multiplă a protecției. In addition, this coupling supplied by Rigid Coupling Supplier supports precise torque presetting by adjusting the spring nut. Structura sa compactă și performanța excelentă de compensare a deplasării și de reducere a zgomotului la absorbția șocurilor îl fac o barieră de siguranță indispensabilă în liniile de producție metalurgice, minieră și automatizare.

Contactați-ne

Descărcare PDF

PREV: Nici un articol anterior
URMĂTORUL: Nici un articol următor

Parametrii produsului

Trimite mesaj

PARAMETRI TEHNICI

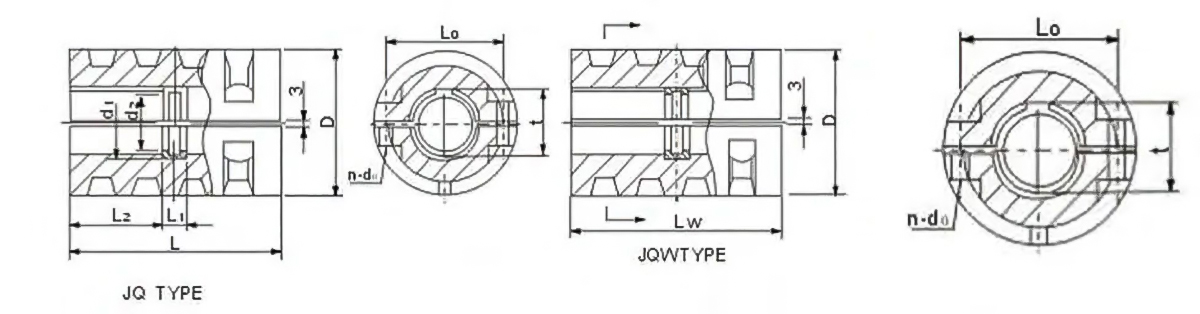

Parametrii de bază și dimensiunile principale ale cuplajului cu clemă de tip JK/JKW

Tip	Diametrul gaurii d	Cuplul nominal Tmax/N·m	D	L	L₁	L₂	L₀	n-d₀	Lw	n-d₀	d₁	d₂	Masa m/kg
JK-25	25	90	95	110	20	45	58	4-12	100	4-12	32	20	4.47
JK-30	30	90	102	130	20	55	64	4-14	110	4-14	38	25	4.47
JK-35	35	236	118	162	20	71	80	6-14	115	4-14	43	30	7.6
JK-40	40	236	118	162	20	71	80	6-14	115	4-14	48	35	7.6
JK-45	45	530	135	190	24	83	100	6-14	135	4-14	57	37	0.85
JK-50	50	530	135	190	24	83	100	6-14	135	4-14	62	22	10.85
JK-55	55	530	135	190	24	83	100	6-14	135	4-14	67	47	10.85
JK-60	60	1400	72	250	30	110	124	8-18	196	6-18	73	50	25.06
JK-65	65	1400	172	250	30	110	124	8-18	196	6-18	78	55	25.06
JK-70	70	1400	172	250	30	110	124	8-18	196	6-18	83	00	25.06
JK-80	80	2080	185	280	38	121	138	8-18	220	6-18	94	70	30.16
JK-85	85	265	185	280	38	121	138	8-18	220	6-18	99	75	30.16
JK-90	90	5200	230	330	38	148	170	8-23	255	6-23	105	80	56.38
JK-95	95	5200	230	330	38	148	170	8-23	255	6-23	110	85	56.38
JK-100	100	5200	230	330	38	148	170	8-23	255	6-23	115	90	56.38
JK-105	105	5200	230	330	38	148	170	8-23	255	6-23	120	95	56.38
JK-110	110	9000	260	390	46	172	200	8-23	300	6-23	125	100	90
JK-115	115	9000	260	300	46	172	200	8-23	300	6-23	130	105	90
JK-120	120	9000	260	300	46	172	200	8-23	300	6-23	135	110	90
JK-125	125	15000	280	440	54	193	210	10-23	360	8-23	140	115	125
JK-130	130	15000	280	440	54	193	210	10-23	360	8-23	146	118	125
JK-140	140	15000	300	440	54	193	230	10-27	360	8-23	158	128	140
JK-150	150	28000	340	500	64	218	200	10-33	406	8-33	168	134	215
JK-160	160	28000	340	500	64	218	200	10-33	406	8-33	180	144	215
JK-180	180	31000	380	560	72	244	300	10-33	460	8-33	200	162	350
JK-200	200	33750	420	640	80	280	340	10-33	540	8-33	220	182	516
