Cum funcționează un cuplaj rigid și unde este utilizat?

Ce este un cuplaj rigid și cum transmite cuplul

Un cuplaj rigid unește doi arbori într-un singur arbore continuu, transmițând cuplul direct printr-o conexiune solidă, fără niciun mecanism încorporat pentru a absorbi dezalinierea arborelui. Aceasta diferă fundamental de cuplajele flexibile sau de tip de siguranță, care includ o anumită formă de compensare sau capacitate de alunecare. Deoarece un cuplaj rigid transferă mișcarea și sarcina într-un mod fix, neclintit, designul depinde în întregime de alinierea precisă între arborii conectați pentru a funcționa corect în timp.

Nicio capacitate de compensare și cerințe de aliniere

O caracteristică definitorie a a cuplaj rigid este că nu poate compensa deplasarea radială, axială sau unghiulară dintre cei doi arbori conectați, ceea ce înseamnă că instalarea trebuie să fie centrată cu precizie înainte de punerea în funcțiune a cuplajului. Orice abatere de la alinierea reală în timpul instalării nu este absorbită de cuplajul în sine, spre deosebire de un cuplaj flexibil conceput pentru a se adapta la o anumită gamă de nealiniere. În schimb, alinierea greșită într-un sistem cu cuplare rigidă se transferă direct în rulmenți și arbore, ceea ce poate accelera uzura dacă configurarea inițială nu este efectuată cu măsurare și reglare atentă.

Rigiditate structurală și capacitate de cuplu

Rigiditatea puternică este o caracteristică de bază a acestui tip de cuplare, susținută de o structură simplă și rigiditate ridicată, care îi permite să transmită cupluri mari fără întârziere sau joc între arborii de antrenare și antrenat. Deoarece nu există mișcare de absorbție a elementului flexibil, transferul de cuplu printr-un cuplaj rigid are loc cu o întârziere minimă de rotație, ceea ce contează pentru aplicațiile în care sincronizarea precisă între arborii conectați face parte din proiectarea generală a sistemului. Această rigiditate înseamnă, de asemenea, că sarcina de torsiune este transportată prin corpul de cuplare în sine, mai degrabă decât distribuită pe un material de amortizare, acordând o importanță mai mare selectării unui cuplaj dimensionat corespunzător cuplului implicat.

Absența tamponării și sensibilitatea la impact

Cuplajele rigide nu oferă nicio funcție de amortizare sau de reducere a vibrațiilor, ceea ce lasă sistemul conectat sensibil la sarcinile de impact bruște pe care un design de cuplare flexibil sau amortizat le-ar ajuta altfel. Această caracteristică formează în cazul în care cuplajele rigide sunt aplicate în mod obișnuit, deoarece echipamentele expuse la șocuri frecvente sau la cuplu fluctuant beneficiază în general mai mult de un tip de cuplare cu o anumită capacitate de amortizare. Cu toate acestea, în condiții de funcționare stabile, cu vibrații scăzute, această lipsă de tamponare este mai puțin îngrijorătoare, iar transferul direct de cuplu devine un avantaj mai degrabă decât o limitare.

Caracteristicile cuplajului rigid al miezului

• Fără compensare a deplasării radiale, axiale sau unghiulare
• Structură simplă, de înaltă rigiditate, pentru transmisie mare a cuplului
• Întârziere minimă de rotație sau joc în timpul funcționării
• Fără tamponare, ceea ce face ca sistemul să fie sensibil la sarcinile de impact
• Este necesară centrarea precisă a arborelui în timpul instalării

Cuplaje cu flanșă și cuplaje cu clemă ca tipuri reprezentative

Cuplajele cu flanșă și cuplajele cu clemă reprezintă cele două forme comune de cuplare rigidă utilizate în echipamentele industriale. Un cuplaj cu flanșă conectează două jumătăți de flanșă montate pe arbore printr-un inel de șuruburi, distribuind cuplul uniform pe modelul șuruburilor în timp ce formează o îmbinare suficient de rigidă pentru a se comporta ca parte a unei linii de arbore continuă. Un cuplaj cu clemă, denumit uneori cuplaj despicat sau cu manșon, închide capetele arborelui într-o carcasă despicată care este strânsă cu șuruburi, prinzând suprafața arborelui prin forța de strângere, mai degrabă decât printr-o conexiune cu cheie sau cu flanșă.

Cuplajele rigide tip clemă, cum ar fi modelele de tip JK sau JKW, sunt în general favorizate acolo unde instalarea și îndepărtarea trebuie să aibă loc fără alunecarea cuplajului de-a lungul lungimii arborelui, deoarece carcasa despicată poate fi deschisă și închisă în jurul arborelui la locul său. Cuplajele cu flanșă, prin comparație, tind să se potrivească aplicațiilor în care o îmbinare cu șuruburi oferă o dezasamblare mai ușoară pentru întreținere pe curse mai lungi de arbore.

Protecția la suprasarcină asociată în cuplajele de siguranță de tip frecare

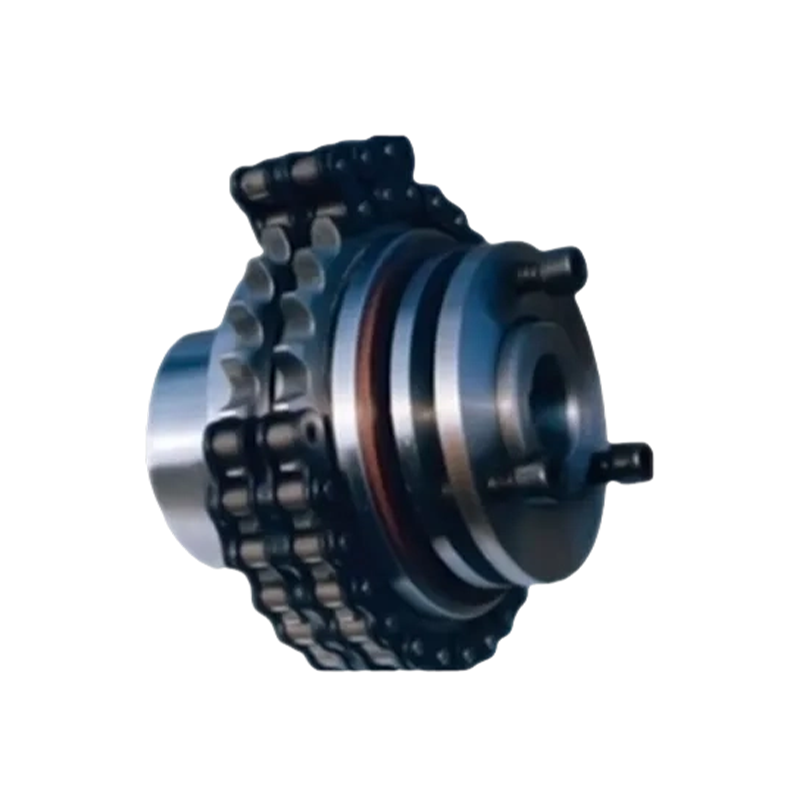

În timp ce un cuplaj rigid standard nu are protecție încorporată la suprasarcină, o categorie aferentă de cuplare de siguranță de tip frecare abordează acest decalaj permițând alunecarea controlată odată ce cuplul depășește un prag prestabilit, acoperind în general un interval de cuplu nominal de la aproximativ 6,3 N·m la 9.500 N·m, în funcție de model. Când sarcina sistemului depășește această valoare prestabilită, perechea de frecare alunecă mai degrabă decât să transmită întreaga forță de suprasarcină în aval, ceea ce ajută la izolarea motoarelor și a echipamentelor conectate de vârfurile bruște de cuplu. Reglarea piuliței cu arc pe aceste modele permite setarea pragului de cuplu pentru a se potrivi cerințelor specifice ale unui anumit sistem de antrenare.

Materialele de frecare utilizate în acest tip de cuplare sunt în general selectate pentru rezistența la uzură și toleranța la căldură, deoarece perechea de frecare experimentează cicluri repetate de contact și alunecare pe durata de viață a echipamentului. Eficiența transmisiei în aceste modele este de obicei menținută peste 95 la sută chiar și după evenimente de protecție repetate, reflectând durabilitatea încorporată în materialul de frecare și ansamblul arcului. Această combinație de structură compactă, toleranță la deplasare în timpul evenimentelor de alunecare și transfer redus de șoc face cuplajele de siguranță de tip frecare o tehnologie însoțitoare comună în sistemele de acționare în care sunt prezente și cuplaje rigide.

Aplicații pentru echipamentele industriale

Cuplajele rigide sunt, în general, aplicate în mașini-unelte, pompe, compresoare și sisteme de antrenare a transportoarelor, unde alinierea arborelui poate fi controlată cu precizie în timpul instalării și unde condițiile de funcționare rămân relativ stabile fără șocuri frecvente. Echipamentele de precizie, inclusiv anumite sisteme servo-acționate, se bazează, de asemenea, pe cuplaje rigide în care absența jocului sprijină transferul precis de mișcare între componentele conectate.

Factori de luat în considerare atunci când alegeți un cuplaj rigid

Confirmarea faptului că alinierea arborelui poate fi realizată și menținută într-o toleranță strânsă este un punct de plecare înainte de a se angaja la un cuplaj rigid, deoarece orice dezaliniere continuă se traduce direct în uzura rulmentului și a arborelui, mai degrabă decât a fi absorbită de cuplaj. Cerințele de cuplu trebuie, de asemenea, adaptate cu atenție la capacitatea nominală a cuplajului, având în vedere că un design rigid transportă sarcina printr-o structură rigidă fără un element flexibil care să distribuie vârfurile neașteptate.

Pentru sistemele în care încărcarea la impact sau riscul de suprasarcină ocazional reprezintă o problemă, asocierea unui cuplaj rigid cu un dispozitiv de protecție separat, cum ar fi un cuplaj de siguranță de tip frecare, este o abordare comună pentru a combina transmisia rigidă a cuplului cu un strat de protecție la suprasarcină. Verificarea dacă un design de flanșă sau clemă se potrivește mai bine cu accesul de întreținere și procesul de instalare la un anumit loc, de asemenea, ajută la restrângerea selecției dintre cele două tipuri de cuplare rigidă reprezentative.
