Ce face ca cuplajele de rețea să fie o alegere comună pentru alinierea arborelui industrial?

Răspunsul direct: o rețea flexibilă din oțel absoarbe nealinierea

Cuplajele de rețea sunt alese pentru lucrările industriale de aliniere a arborelui, în principal deoarece elementul de rețea flexibil din oțel care se află între cei doi butuci se poate flexa ușor pentru a se potrivi cu cantități mici de aliniere unghiulară, paralelă și axială, fără a transmite această solicitare direct în rulmenți sau arbori conectați. Această acțiune de îndoire este cea care separă un cuplaj cu rețea de un cuplaj rigid, deoarece chiar și echipamentele aliniate cu atenție tinde să se îndepărteze de alinierea reală în timp din cauza expansiunii termice, a asezării fundației sau a uzurii normale. , iar arcul grilei absoarbe acea mișcare în timp ce încă transferă cuplul între arborii de antrenare și axele antrenate. Deoarece elementul de grilă se comprimă ușor sub sarcină, oferă un grad de absorbție a șocurilor și amortizare a vibrațiilor care ajută la protejarea cutiilor de viteze, motoarelor și pompelor de vârfurile bruște de cuplu în timpul pornirii sau în condițiile de încărcare inegale.

Modul în care elementul arc al grilei transferă cuplul

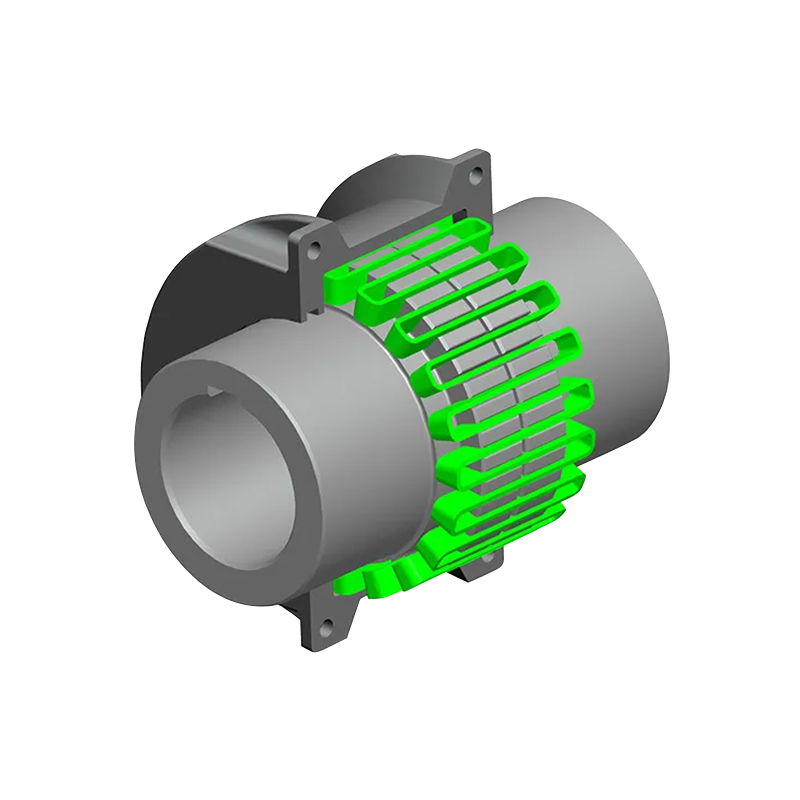

Principiul de funcționare al a cuplarea la grilă se concentrează pe un arc de oțel în formă de serpentină sau în zig-zag care se înfășoară prin fante prelucrate în două flanșe opuse butuc. Pe măsură ce cuplul trece de la un butuc la altul, arcul grilei se comprimă și se flexează în aceste fante, permițând un interval mic de mișcare relativă între cei doi arbori, menținând în același timp transmisia continuă a puterii. Acest comportament la îndoire este ceea ce permite cuplajului să tolereze decalajul paralel și dezalinierea unghiulară între arborii conectați, condiții care ar determina legarea unui cuplaj solid și rigid sau generarea de solicitări excesive asupra rulmenților. O carcasă de acoperire înconjurătoare înconjoară de obicei elementul de grilă și este umplută cu unsoare lubrifiantă, atât pentru a reduce frecarea pe măsură ce arcul se îndoaie, cât și pentru a menține contaminanții departe de suprafețele metalice în mișcare.

De ce arcurile metalice se comportă diferit față de elementele elastomerice

Spre deosebire de cuplajele care se bazează pe elemente din cauciuc sau polimer pentru a oferi flexibilitate, un arc cu grilă metalică oferă o întârziere elastică minimă, ceea ce înseamnă că arborele de ieșire răspunde la mișcarea de intrare cu o întârziere sau un joc foarte mic. Această caracteristică face ca modelele de tip grilă să fie o opțiune rezonabilă în aplicațiile în care contează rapoartele de transmisie consistente, deși compromisul este că arcurile metalice asigură, în general, mai puțină amortizare a vibrațiilor decât o inserție elastomeric moale, astfel încât precizia de aliniere în timpul instalării rămâne mai importantă decât ar fi cu un cuplaj pe bază de cauciuc.

Proprietățile materialului din spatele toleranței la temperaturi ridicate și la încărcare

Cuplajele de rețea se bazează pe oțel aliat întărit pentru arcul rețelei în sine, o alegere de material care permite componentei să se flexeze în mod repetat sub încărcare ciclică, fără crăpare de oboseală pe perioade lungi de utilizare. Deoarece arcul este mai degrabă metal decât un compus polimeric, acesta tinde să reziste bine la temperaturi de funcționare ridicate și viteze de rotație mai mari, condiții care pot determina cuplajele pe bază de cauciuc să se înmoaie, să se întărească sau să se degradeze prematur. Corpurile butucului sunt de obicei prelucrate din fontă sau oțel, tăiate cu precizie cu caneluri care se potrivesc cu traseul serpentin al arcului grilajului, iar întregul ansamblu este închis într-o carcasă din două piese care reține lubrifiantul și protejează elementul de îndoire de praf, umiditate și reziduuri din mediul înconjurător.

Compararea cuplajelor de rețea cu alte tipuri de cuplaje flexibile

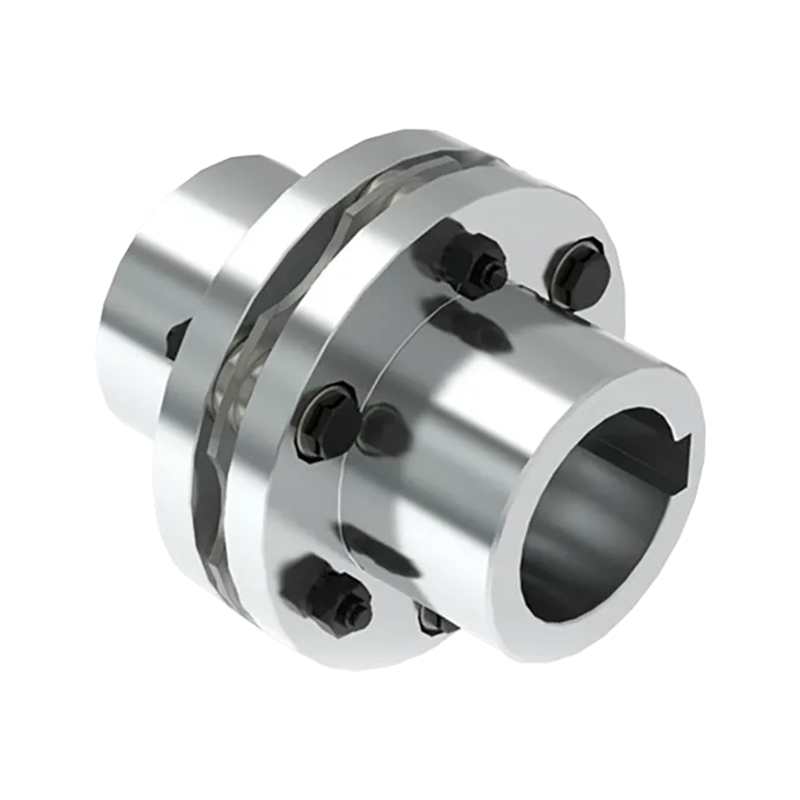

În cadrul categoriei mai largi de cuplaje flexibile care utilizează elemente elastice metalice, cuplajele cu grilă se află alături de design-uri cu diafragmă și disc, fiecare potrivit pentru condiții de funcționare oarecum diferite. Cuplajele cu diafragmă, care se bazează mai degrabă pe discuri metalice subțiri decât pe un arc înfășurat, tind să ofere joc zero și sunt adesea selectate pentru aplicații de precizie sau servo-acționate în care precizia de poziție contează mai mult decât absorbția șocurilor. Cuplajele de rețea, prin comparație, oferă o capacitate de tamponare moderată, menținând în același timp rezistența ridicată și capacitatea de cuplu asociate elementelor elastice metalice, făcându-le un mijloc practic între cuplajele rigide și modelele elastomerice mai moi pentru echipamente rotative industriale generale.

Aplicații industriale obișnuite pentru proiecte de cuplare la rețea

Cuplajele de rețea apar frecvent în echipamentele în care toleranța moderată la dezaliniere și absorbția șocurilor contează, cum ar fi conexiunile între motoare electrice și pompe, compresoare, ventilatoare și diferite tipuri de cutii de viteze industriale. Capacitatea lor de a gestiona vârfurile de cuplu în timpul pornirii motorului le face o potrivire rezonabilă pentru sistemele de antrenare a transportoarelor și echipamentele de zdrobire sau măcinare, unde schimbările bruște de sarcină sunt frecvente în timpul funcționării normale. În mediile de procesare mai grele, cum ar fi mineritul, producția de ciment și manipularea materialelor, cuplajele de rețea sunt adesea asociate cu echipamente supuse încărcării variabile, deoarece elementul cu arc ajută la amortizarea schimbărilor bruște de cuplu, care altfel ar pune un stres suplimentar asupra arborilor și rulmenților conectați.

Factori de întreținere și instalare care afectează performanța

Deoarece arcul grilajului metalic oferă o amortizare relativ slabă lângă cuplajele elastice nemetalice, obținerea unei alinieri precise a arborelui în timpul instalării rămâne importantă, chiar dacă cuplajul în sine poate tolera abateri minore în timpul funcționării. Inspecția periodică a grăsimii din interiorul carcasei capacului ajută la asigurarea că arcul grilei continuă să se îndoiască fără frecare sau uzură excesivă la punctele de contact dintre arc și canelurile butucului. De-a lungul timpului, arcurile rețelei pot suferi oboseală dacă condițiile de funcționare depășesc în mod regulat capacitatea lor nominală de cuplu, astfel încât potrivirea dimensiunii cuplajului cu cerințele reale de sarcină și viteză ale echipamentului conectat joacă un rol semnificativ în extinderea intervalelor de service și evitarea înlocuirii premature..
