GBD Cuplaj de viteză a tamburului de extensie a arborelui motorului (Q/YG 11003X-2018)

Prezentare generală a produsului:

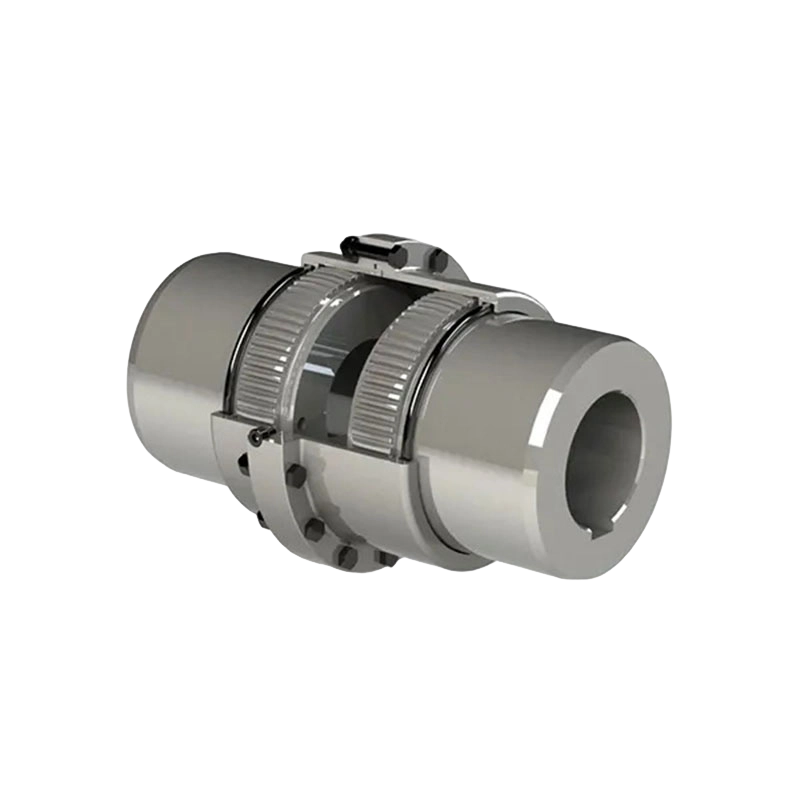

Cuplajul tambur-angrenaj motor din seria GBD reprezintă o soluție excepțională de transmisie a puterii. Caracterizat printr-un design robust, fiabil și extrem de versatil, este utilizat pe scară largă într-o gamă variată de sectoare industriale. Servind drept legătură critică care conectează un arbore de motor la echipamentul său antrenat, acest cuplaj joacă un rol esențial în asigurarea transmiterii lină a cuplului și a execuției fără probleme a mișcării de rotație în cadrul sistemelor mecanice. Fabricat în strictă conformitate cu Q/YG 11003X-2018 Enterprise Standard, acest produs este o dovadă a celor mai înalte standarde de excelență în inginerie și producție.

Caracteristici tehnice cheie:

1. Capacitate excepțională de compensare: Cea mai distinctivă caracteristică a cuplajului GBD este capacitatea sa inerentă de a compensa dezechilibrele axiale, radiale și unghiulare. Această capacitate este deosebit de vitală în mediile de operare în care menținerea alinierii precise a arborelui este o provocare; atenuează eficient uzura echipamentului cauzată de nealiniere și minimizează riscul de nefuncționare costisitoare.

2. Amortizarea vibrațiilor și rezistența la șocuri: Mecanismul tambur-angrenaj proiectat cu precizie este proiectat pentru a amortiza eficient vibrațiile și pentru a absorbi sarcinile de șoc generate în timpul transmisiei de putere, asigurând astfel funcționarea lină și stabilă a întregului sistem.

3. Construcție robustă și durabilă: Construit din materiale de înaltă rezistență și utilizând procese avansate de fabricație, produsul este capabil să reziste la sarcini grele, condiții dure de operare și solicitări dinamice inerente mediilor industriale, asigurând o durată de viață excepțional de lungă.

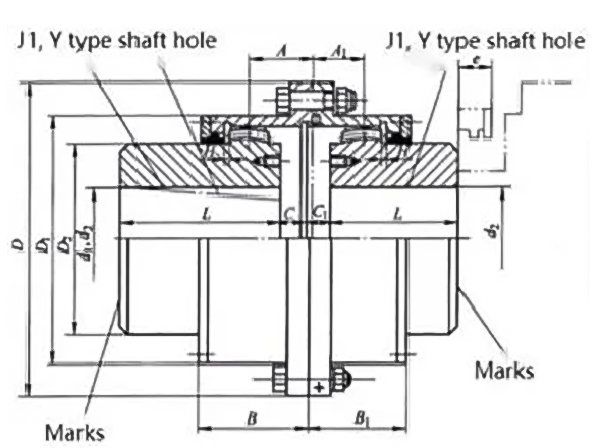

4. Structură compactă și proiectată cu precizie: După cum este ilustrat în diagramele structurale, ansamblul de cuplare prezintă un design proiectat cu precizie în care manșonul exterior este fixat în siguranță la mecanismul de angrenaj intern, facilitând cuplarea puternică a puterii.

Parametrii tehnici principali:

În funcție de modelul și specificațiile specifice, seria GBD cuprinde un spectru larg de cerințe de aplicație, variind de la operațiuni ușoare la sarcini grele:

1. Cuplu nominal (Tn): Variind de la 1,6 kN·m (modelul GBD1) la 56 kN·m (modelul GBD10), seria satisface diverse cerințe de transmisie a puterii la diferite niveluri de intensitate.

2. Viteza permisă (n): Capabil să atingă viteze de până la 5600 r/min (pentru modele mai mici), cuplajul menține o performanță stabilă de rotație chiar și în aplicații de mare putere și sarcini grele.

3. Diametrul alezajului și lungimea: Seria acceptă o mare varietate de dimensiuni ale alezajului, cu diametre cuprinse între 22 mm și 200 mm. În plus, oferă mai multe configurații ale alezajului - inclusiv Tip Y, Tip J1 și Tip Z1 - pentru a asigura compatibilitatea perfectă cu extensiile arborelui diferitelor tipuri de motoare.

4. Lubrifiere și întreținere: Produsul dispune de un rezervor intern dedicat pentru depozitarea lubrifiantului. În funcție de dimensiunea specifică a modelului, volumul de umplere cu grăsime variază de la 107 ml la 1320 ml, asigurând o lubrifiere completă a suprafețelor dinților angrenajului.

Domenii de aplicare:

Datorită capacității și stabilității lor excepționale de încărcare, cuplajele de tip GBD sunt utilizate pe scară largă în următoarele industrii:

1. Utilaje metalurgice și miniere

2. Mașini de ridicat și de transport (de exemplu, echipamente portuare)

3. Echipamente de inginerie hidraulică și mașini de fabricare a hârtiei

4. Alte sisteme de antrenare industriale pentru sarcini grele

Instalare și întreținere:

Designul cuplajului de tip GBD acordă prioritate confortului utilizatorului; procedurile sale de instalare și demontare au fost simplificate pentru a facilita întreținerea și întreținerea de rutină de către personalul tehnic. Această ușurință de întreținere nu numai că reduce timpul de nefuncționare pentru reparații, ci și sporește eficiența generală a costurilor și fiabilitatea operațională a întregului sistem mecanic.
