GBLZ Cuplaj tambur cu roată de frână (Q/YG 11005X-2018)

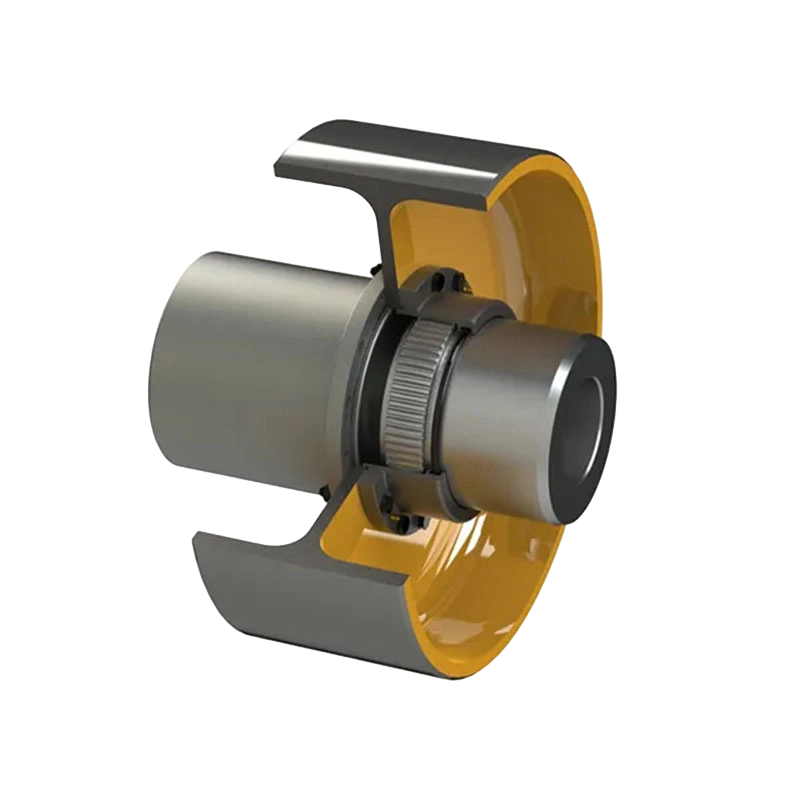

Prezentare generală a produsului:
Cuplajul tambur-angrenaj din seria GBLZ cu roată de frână reprezintă fruntea inovației în inginerie mecanică, combinând modelele tradiționale de cuplare tambur-angrenaj cu tehnologia avansată de frânare. Proiectat pentru a oferi atât transmisie eficientă a cuplului, cât și capacități de frânare precise în aplicațiile industriale, acest produs este alegerea ideală pentru mediile în care cerințele de siguranță, eficiență și fiabilitate sunt excepțional de ridicate.

Caracteristici și avantaje cheie:

1. Transmisia excepțională a cuplului și compensarea alinierii greșite: Cuplajul are un design robust cu angrenaj tambur cu dinți interni ai angrenajului care asigură o transmisie fără sudură a cuplului între arbori. Această structură nu numai că suportă sarcini mari de cuplu, dar compensează și dezechilibrele unghiulare, radiale și axiale, reducând astfel stresul mecanic și prelungind durata de viață a echipamentului.

2. Funcție integrată de frânare de precizie: O caracteristică unică a acestui produs este integrarea directă a unei roți de frână în mecanismul de cuplare. Acest design inovator permite decelerare sau oprire controlată - fie pentru încetiniri treptate în timpul operațiunilor de rutină sau opriri imediate în situații de urgență - oferind un control precis al vitezei și îmbunătățind semnificativ siguranța.

3. Materiale de înaltă calitate și durabilitate: Fabricat din oțel de calitate superioară sau oțel aliat, produsul demonstrează durabilitate excepțională, rezistență la coroziune și fiabilitate, chiar și în condiții de încărcare grea.

4. Instalare și întreținere convenabilă: Datorită designului său modular și ușor de utilizat, cuplajul se integrează perfect în sistemele existente. Procesul său de întreținere este simplu, necesitând timp de nefuncționare minim pentru inspecție, reparație sau înlocuire, optimizând astfel productivitatea generală.

Parametrii tehnici cheie:
Conform documentației tehnice și a fișelor tehnice, această serie cuprinde diverse modele, de la GBLZ1 la GBLZ14. Parametrii cheie includ:

Cuplul nominal (Tn): Variind de la 0,63 kN·m (GBLZ1) la 125 kN·m (GBLZ14).
Viteza permisă ([n]): Până la 4000 r/min (GBLZ1), cu modele mai mari, cum ar fi GBLZ14, evaluate la 950 r/min.
Diametrul alezajului (d1, d2, dZ): Suportă o gamă largă de dimensiuni, cu un diametru maxim al alezajului conic de până la 220 mm.
Diametrul roții de frână (D₀): Dimensiunile standard includ 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm și 800 mm.
Masa roții de frână și momentul de inerție: De exemplu, o roată de frână de 160 mm are o masă de 2,83 kg, în timp ce o roată de frână de 800 mm atinge o masă de 203 kg.

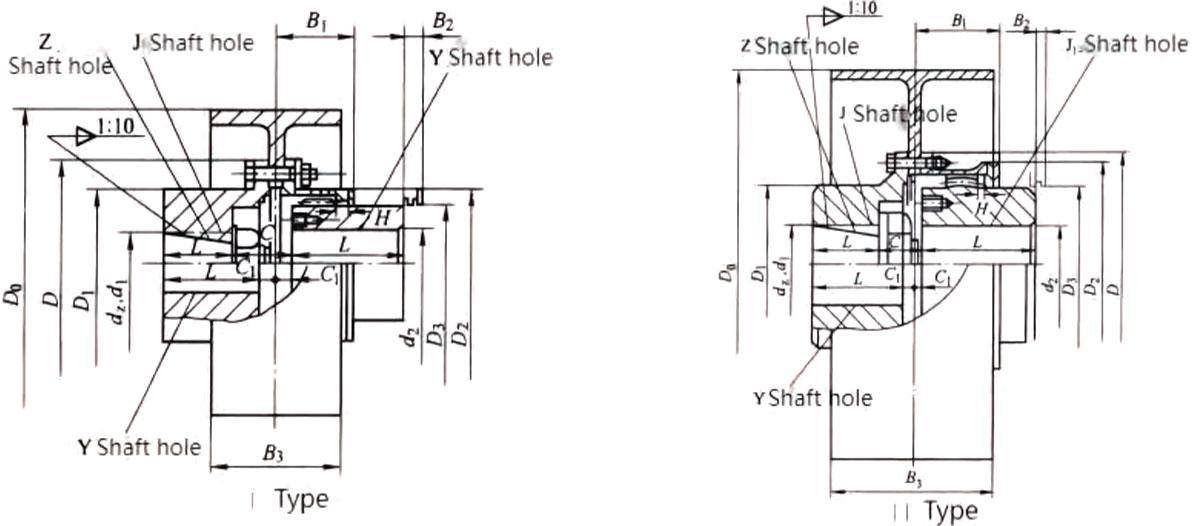

Tipuri structurale:
Acest produs este disponibil în două tipuri structurale principale (Tipul I și Tipul II) pentru a se potrivi diferitelor cerințe de instalare. În proiectare, dimensiunea B₂ este desemnată în mod specific ca spațiu liber necesar pentru înlocuirea etanșării.

Industrii de aplicare:
Cuplajul de tip GBLZ, fabricat de MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., este utilizat pe scară largă în următoarele industrii:
- Echipamente metalurgice si utilaje miniere
- Echipamente de ridicare și port
- Echipamente de tratare a apei și mașini de fabricare a hârtiei
