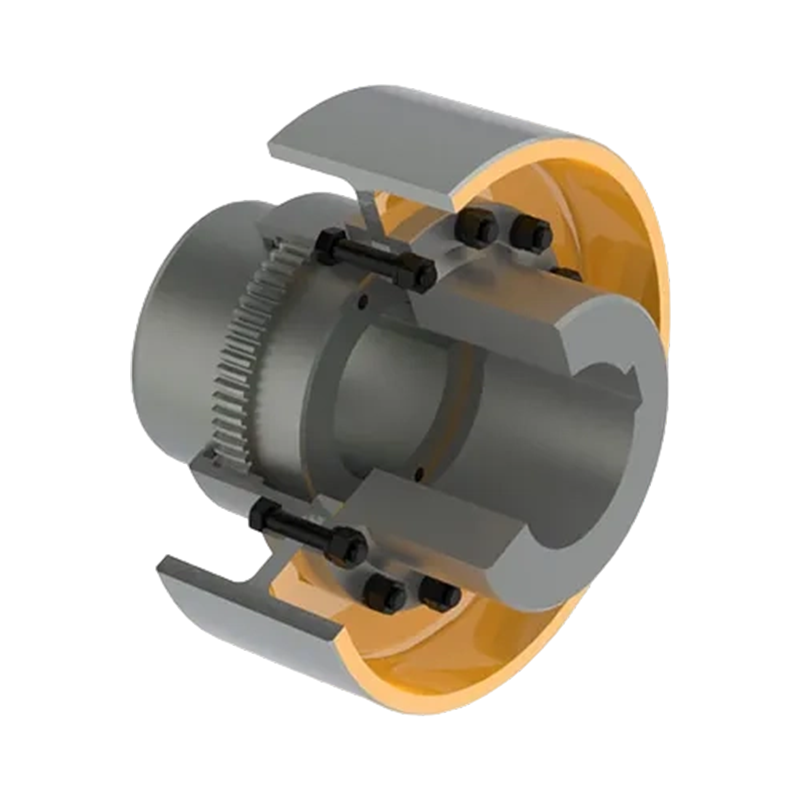

GCL Cuplaj tambur cu roată de frână (Q/YG 13011X-2018)

Prezentare generală a produsului: Cuplajul cu roți dințate cu tambur tip GCL cu roată de frână (standard: Q/YG 13011X-2018) este o soluție inovatoare de transmisie care integrează perfect tehnologia de transmisie cu tambur de înaltă eficiență cu funcție de frânare. În timp ce realizează transmisia unui cuplu mare, acest cuplaj oferă un control precis și capabilități de decelerare/oprire pentru mișcarea de rotație a echipamentelor industriale prin structura sa integrată a roții de frână.

Caracteristici de bază de design:

1. Transmisie și frânare integrate: Acest sistem integrează perfect eficiența transmisiei cuplajului cu funcția de control a unei roți de frână, oferind o soluție completă pentru transmisia puterii și controlul mișcării în mașinile industriale grele.

2. Angrenaje cu tambur de înaltă performanță: Secțiunea de angrenare internă este realizată din materiale de înaltă rezistență, cum ar fi oțel aliat, având o flexibilitate excelentă pentru a compensa în mod eficient dezalinierea axială (radială, axială și unghiulară), reducând astfel sarcina de tensiune asupra echipamentului conectat.

3. Control precis al frânării: Designul integrat al roții de frână permite echipamentului să decelereze rapid sau să se oprească complet în conformitate cu cerințele operaționale sau de siguranță, sporind semnificativ siguranța și flexibilitatea sistemului de transmisie.

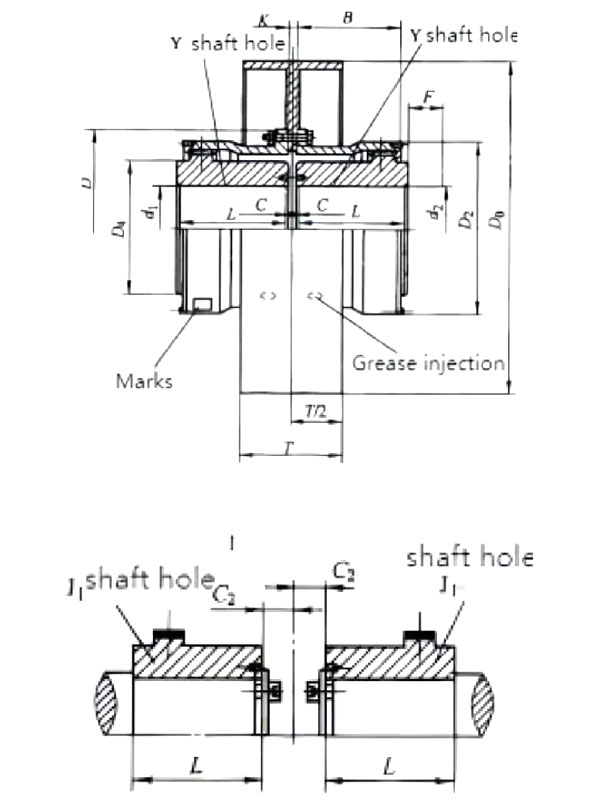

4. Forme structurale diverse: După cum se arată în desenele tehnice, această serie oferă două aranjamente structurale principale: GCL-I și GCL-II, pentru a se adapta la diferite cerințe de spațiu și instalare.

5. Sistem convenabil de lubrifiere: Carcasa este echipată cu un port de injecție de ulei dedicat pentru întreținerea ușoară a lubrifierii de rutină, asigurând fiabilitatea pe termen lung a dinților angrenajului.

6. Specificații tehnice și parametri: Cuplajele din seria GCL acoperă o varietate de specificații de la GCL1 la GCL14, îndeplinind o gamă largă de cerințe de cuplu industrial:

1. Cuplul nominal (T _n ): Gamă largă, de la 800 N·m la 180.000 N·m.

2. Viteza permisă ([n]): Până la 4000 r/min (în funcție de specificații).

3. Diametrul roții de frână (D ₀ ): Sunt disponibile o varietate de dimensiuni standard de roți de frână, cu diametre cuprinse între 160 mm și 800 mm.

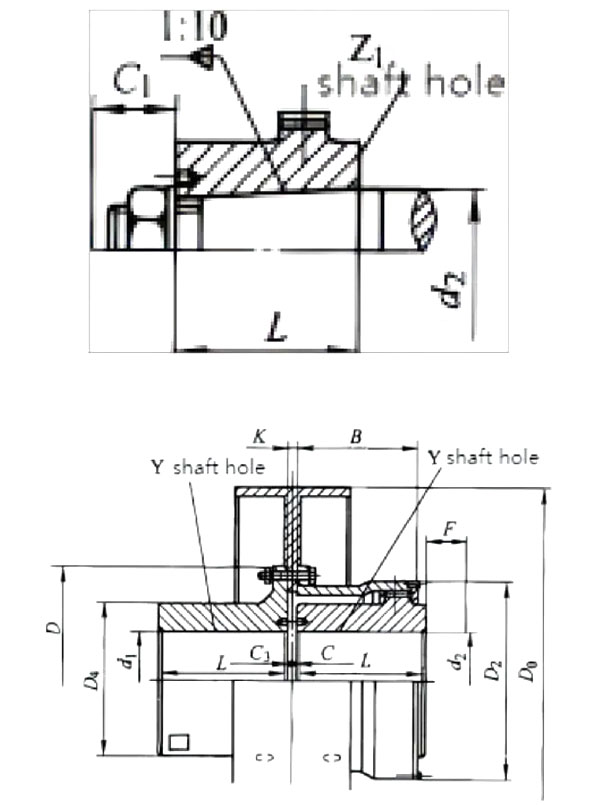

4. Compatibilitate găuri de arbore: Suportă diferite tipuri de găuri de arbore, cum ar fi Y, J1 și Z1, cu o gamă largă de diametre de arbore compatibile (minim 12 mm, maxim până la 260 mm).

Valoarea aplicației și câmpurile: Datorită combinației dintre transmisia grea și caracteristicile de frânare precise, acest produs este o alegere ideală pentru echipamentele din următoarele domenii cu cerințe extrem de ridicate de siguranță și durabilitate:

1. Sisteme de transport: cum ar fi antrenarea și frânarea de urgență a benzilor transportoare mari.

2. Mașini grele: inclusiv concasoare, mixere, mori etc.

3. Echipamente de specialitate pentru industrie: utilizate pe scară largă în industria metalurgică, minerit, ridicare, porturi și mașini de conservare a apei.

Instalare și întreținere: Acest cuplaj are un design ușor de utilizat, simplificând procesul de instalare și având ca scop minimizarea timpului de nefuncționare a echipamentului. Inspecțiile vizuale regulate și completarea cu grăsime pot prelungi în mod eficient durata de viață a sistemului și pot reduce costurile totale de operare.
