GBL Cuplaj tambur cu roată de frână (Q/YG 11004X-2018)

Prezentare generală a produsului:

Cuplajul cu angrenaje de tip tambur din seria GBL cu roată de frână este o componentă de transmisie mecanică specializată, concepută pentru a facilita transmisia eficientă a cuplului între arbori rotativi, integrând în același timp o roată de frână pentru a oferi control suplimentar de siguranță și capacități de frânare. Acest produs combină fiabilitatea inerentă a cuplajelor tradiționale de tip tambur cu funcționalitatea de frânare, făcându-l o alegere ideală pentru asigurarea controlului precis și siguranței operaționale în mașinile industriale moderne.

Design structural și caracteristici de performanță:

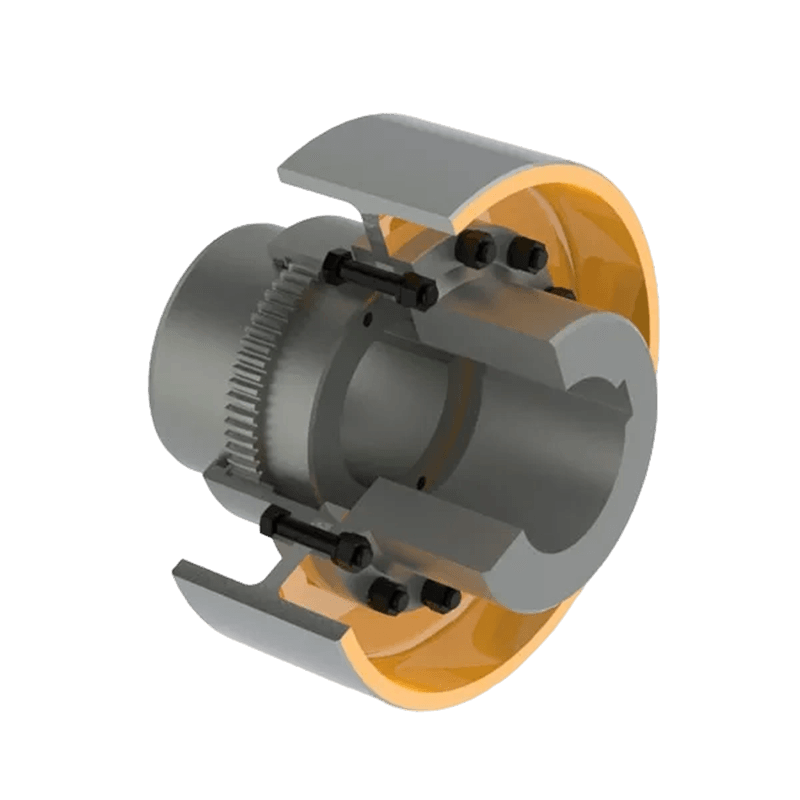

1. Structura avansată a angrenajului de tip tambur: Cuplajul are un design intern robust și durabil de tip tambur, care transmite puterea prin îmbinarea precisă a dinților internii angrenajului prelucrați fin.

2. Compensarea dezechilibrelor multidimensionale: Acest design unic compensează eficient dezechilibrele unghiulare, radiale (paralele) și axiale dintre arborii conectați. Prin absorbția abaterilor cauzate de astfel de dezaliniri, reduce semnificativ stresul asupra echipamentelor conectate, prelungind astfel durata de viață a întregului sistem de transport.

3. Funcționalitate de frânare integrată: Prin integrarea directă a unei roți de frână în structura de cuplare, unitatea permite decelerația controlată sau oprirea de urgență a arborilor rotativi. Această caracteristică este critică pentru aplicațiile care necesită un control precis al vitezei sau capabilități de frânare de siguranță de urgență.

4. Materiale de înaltă rezistență și durabilitate: Fabricat din oțel de înaltă calitate sau oțel aliat, produsul prezintă o rezistență excepțională la uzură, rezistență la oboseală și rezistență la coroziune, permițându-i să reziste la operațiuni grele și să reziste în medii industriale dure.

5. Design modular și ușurință de întreținere: Cuplajul are o construcție modulară care simplifică procesul de instalare. Designul său acordă prioritate ușurinței întreținerii, facilitând inspecții rapide, înlocuiri de etanșări sau reparații ale componentelor pentru a minimiza timpul de nefuncționare a echipamentului.

Specificații tehnice cheie:

1. Gama de dimensiuni: Seria de produse oferă o gamă cuprinzătoare de modele, de la GBL1 la GBL14.

2. Capacitatea cuplului: Gama de cuplu nominală (Tn) este extinsă, acoperind capacități de la 0,63 kN·m la 125 kN·m.

3. Viteza de operare: Demonstrând o stabilitate excelentă la viteze mari, cuplajul suportă o viteză de rotație maximă admisă de până la 4000 r/min (în funcție de modelul specific).

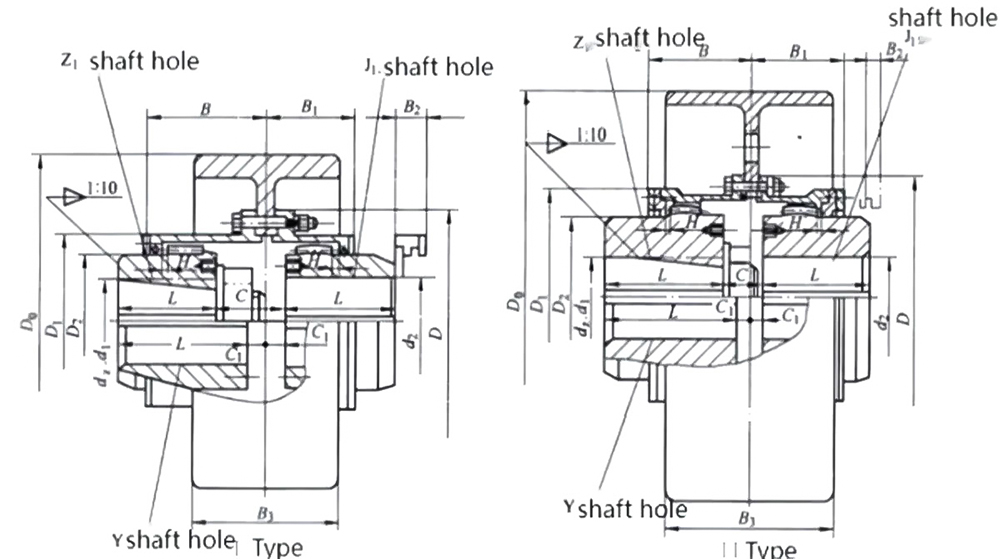

4. Adaptabilitatea alezajului: Suportă diverse configurații de diametru al alezajului (d1, d2, dz), cu un diametru maxim al alezajului care ajunge la 250 mm. La cerere sunt disponibile și găuri conice, susținând un diametru maxim de până la 220 mm.

Caracteristici fizice:

În funcție de specificațiile specifice ale modelului, greutatea proprie a produsului variază de la 7 kg la 850 kg, capabil să îndeplinească cerințele diverse de transmisie a puterii ale echipamentelor industriale, de la aplicații ușoare până la aplicații grele.

Câmpuri de aplicare principale:

Distinse prin transmisia robustă a cuplului și capabilitățile de frânare precise, această serie de cuplaje este utilizată pe scară largă în mașinile și echipamentele grele din următoarele industrii:

1. Mașini pentru metalurgie și minerit

2. Echipamente de ridicare și transport

3. Mașini portuare și hidraulice

4. Echipamente pentru industria hârtiei

Cu construcția sa robustă, capabilitățile excepționale de compensare a dezalinierii și tehnologia avansată de frânare integrată, cuplarea tambur-angrenaj de tip GBL cu tambur de frână oferă o soluție completă pentru sistemele de transmisie industriale moderne — combinând eficiența ridicată, siguranța și durabilitatea într-un singur pachet.
