Cuplaj GC tambur angrenaj (Q/YG 13010X-2018)

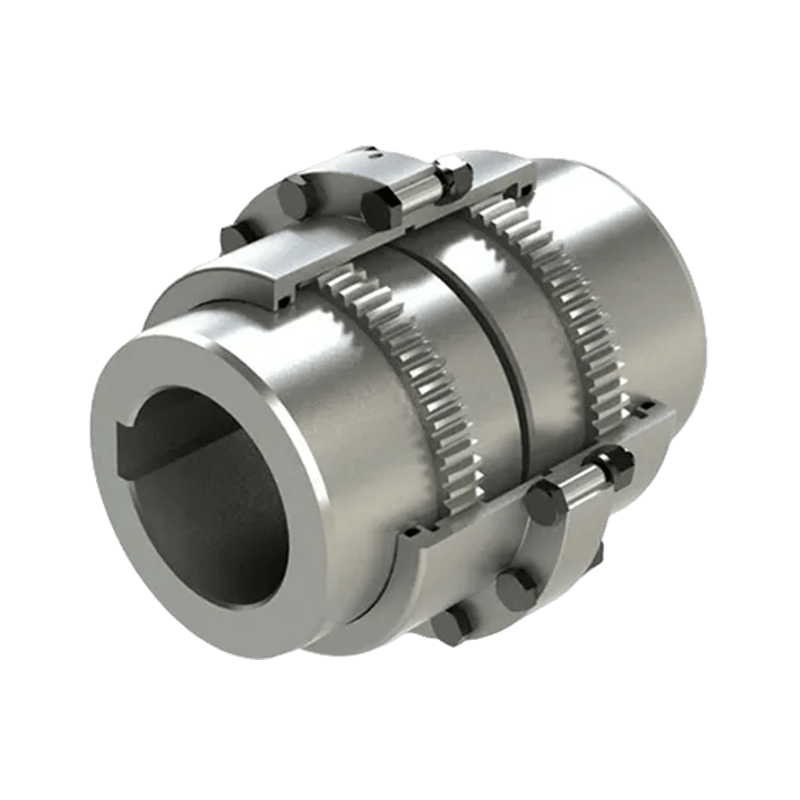

Prezentare generală a produsului: Cuplajul angrenajului cu tambur de tip GC (standard: Q/YG 13010X-2018) este un dispozitiv de transmisie mecanică robust și eficient conceput special pentru a transmite cuplul între doi arbori, compensând în același timp dezalinirile radiale, axiale și unghiulare. Acest produs este utilizat pe scară largă în diverse aplicații industriale care necesită o precizie extrem de mare a transmisiei cuplului datorită fiabilității și durabilității sale superioare.

Caracteristici cheie:

1. Capacitate mare de încărcare: Proiectat cu precizie, acest cuplaj poate rezista la sarcini de cuplu extrem de mari, făcându-l ideal pentru medii industriale grele, cum ar fi minele, oțelăriile și generarea de energie.

2. Flexibilitate excelentă: Designul său flexibil unic permite deplasarea unghiulară, paralelă și axială între cei doi arbori, reducând eficient stresul asupra echipamentului conectat și minimizând riscul defecțiunii premature a echipamentului.

3. Structură robustă și durabilă: Construită din oțel sau materiale de aliaj de înaltă calitate, poate funcționa stabil în condiții dure de temperaturi extreme, medii corozive și vibrații severe.

4. Instalare și întreținere ușoară: Procesul de instalare este simplu și intuitiv, facilitând configurarea rapidă. Între timp, designul său robust minimizează cerințele de întreținere, reducând efectiv timpul de nefuncționare și scăzând costurile de operare.

5. Interschimbabilitate excelentă: Cuplajele de tip GC sunt de obicei proiectate pentru a fi interschimbabile cu alte mărci, permițând îmbunătățiri sau înlocuiri ale echipamentelor fără modificări semnificative.

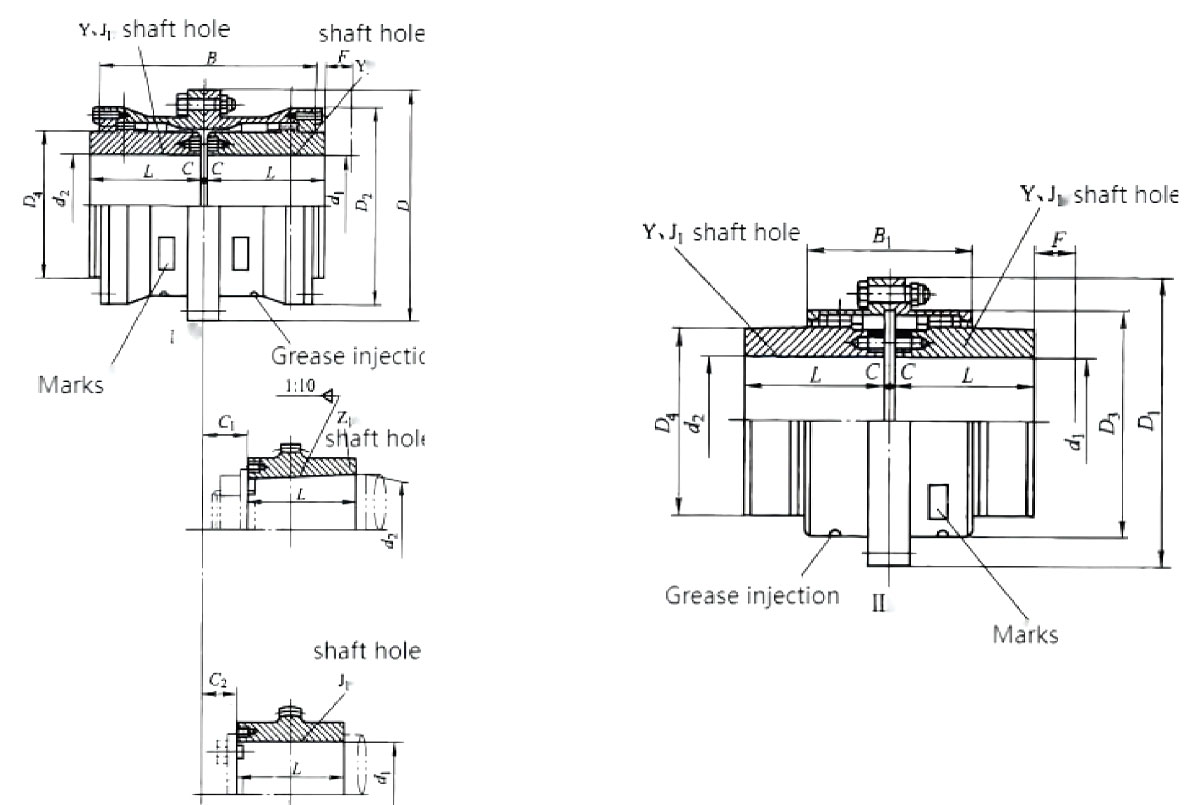

Design structural: Cuplajele de tip GC utilizează profile dentare interne și externe prelucrate cu precizie.

1. Configurația găurii arborelui: acceptă diferite tipuri de găuri a arborelui, inclusiv Y, J1, Z1 etc., pentru a se adapta la diferite cerințe industriale de conectare la capătul arborelui.

2. Sistem de lubrifiere: Carcasa este proiectată cu orificii de injecție de ulei dedicate pentru a asigura o lubrifiere adecvată a suprafețelor dinților, prelungind durata de viață.

4. Metoda de conectare: șuruburile de înaltă rezistență sunt utilizate pentru a conecta în siguranță cele două semicuplaje, rezultând o structură compactă și stabilă.

Specificatii tehnice: Seria de cuplaje GC acoperă o gamă largă de dimensiuni (GC1 până la GC24), de la mici la foarte mari, satisfacând nevoile de transmisie de diferite scări:

1. Cuplul nominal (T _n ): Interval de la 800 N·m la 1.400.000 N·m.

2. Viteza permisă ([n]): Până la 7500 r/min (în funcție de model).

3. Diametrul arborelui aplicabil (d ₁ , d ₂ , d _z ): Potrivit pentru arbori cu diametre cuprinse între 12 mm și 520 mm.

Aplicații tipice: Datorită performanței lor ridicate, cuplajele cu roți dintate de tip GC sunt utilizate pe scară largă în sistemele de transmisie mecanică din următoarele industrii:

Utilaje metalurgice si utilaje miniere

Mașini de ridicare și port

Echipamente de conservare a apei și mașini de fabricare a hârtiei

Acționări ale compresorului, pompei și turbinelor
