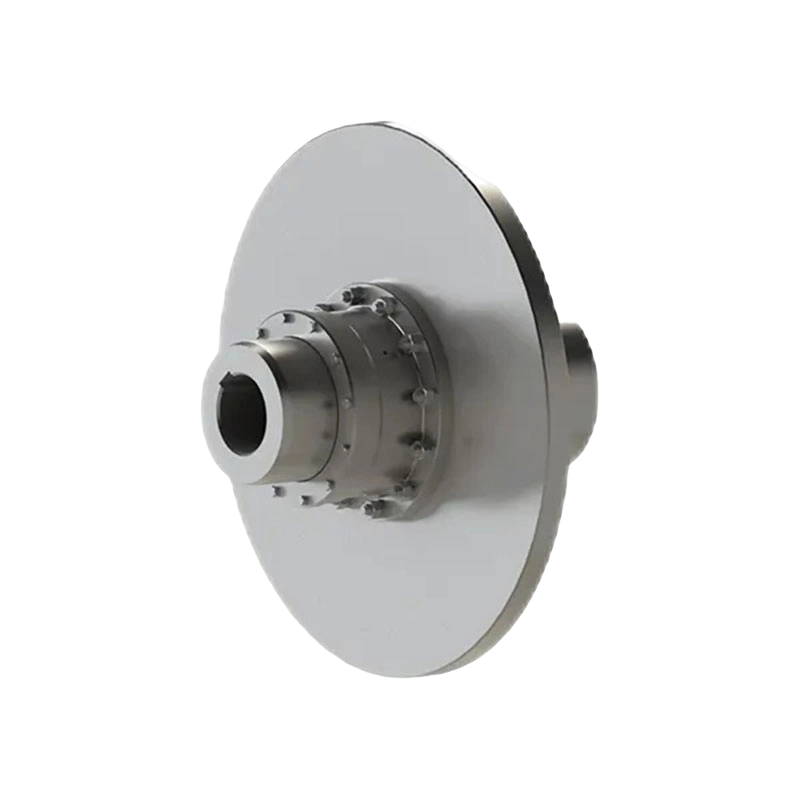

Tip GAPK cu cuplare cu roți din tambur cu disc (Q/YG 12009X-2018)

Prezentare generală a produsului: Cuplajul angrenajului cu tambur de tip GAPK cu disc de frână (standard: Q/YG 12009X-2018) este un dispozitiv de transmisie special conceput pentru utilizare cu frâne cu disc. Acest produs acceptă rotația bidirecțională, îndeplinind cerințele de transmisie a puterii și frânare în condiții complexe de lucru.

Structural Features:

1. Structura angrenajului cu tambur dublu: Posedă o capacitate excelentă de compensare a deplasării, compensând eficient dezalinierea axială mare.

2. Dispunerea optimizată a discului de frână: Discul de frână este montat pe capătul antrenat al cuplajului, semicuplajul suportând în totalitate greutatea, sarcina de frânare de lucru și vibrațiile discului de frână. Acest design îmbunătățește semnificativ performanța de angrenare a angrenajelor tamburului în timpul frânării, sporind stabilitatea sistemului de transmisie.

3. Design cu montare cu inserție: discul de frână adoptă o structură cu montare prin inserție, permițând utilizatorilor să înlocuiască rapid discul de frână fără a demonta echipamentul de transmisie, reducând foarte mult timpul de întreținere.

4. Structura compactă și disiparea căldurii: Designul structural general este compact din punct de vedere științific, oferind condiții excelente de răcire și disipare a căldurii pentru discul de frână, asigurând performanțe fiabile în condiții de funcționare prelungită de mare intensitate.

Core Advantages:

1. Siguranță ridicată: Cuplul maxim de frânare al cuplajului nu este limitat de propria sa rezistență structurală, asigurând performanță sigură și fiabilă.

2. Capacitate mare de încărcare: potrivit în special pentru aplicații grele cu schimbări frecvente de sarcină, viteză și direcție.

3. Configurații versatile: Oferă diferite combinații de găuri de arbore (de exemplu, Y-Y, J1-J1, Z-Z, Z1-Z1 etc.) pentru a se adapta la diferite cerințe de interfață industrială.

Specificatii tehnice:

1. Cuplul nominal (T _n ): 630 N.m to 112,000 N.m.

2. Viteza admisă (n): 1200 r/min până la 4000 r/min (în funcție de modelul specific).

3. Maximum Braking Torque (T _m ): nu trebuie să depășească de două ori cuplul nominal (adică, T _m ≤ 2T _n ).

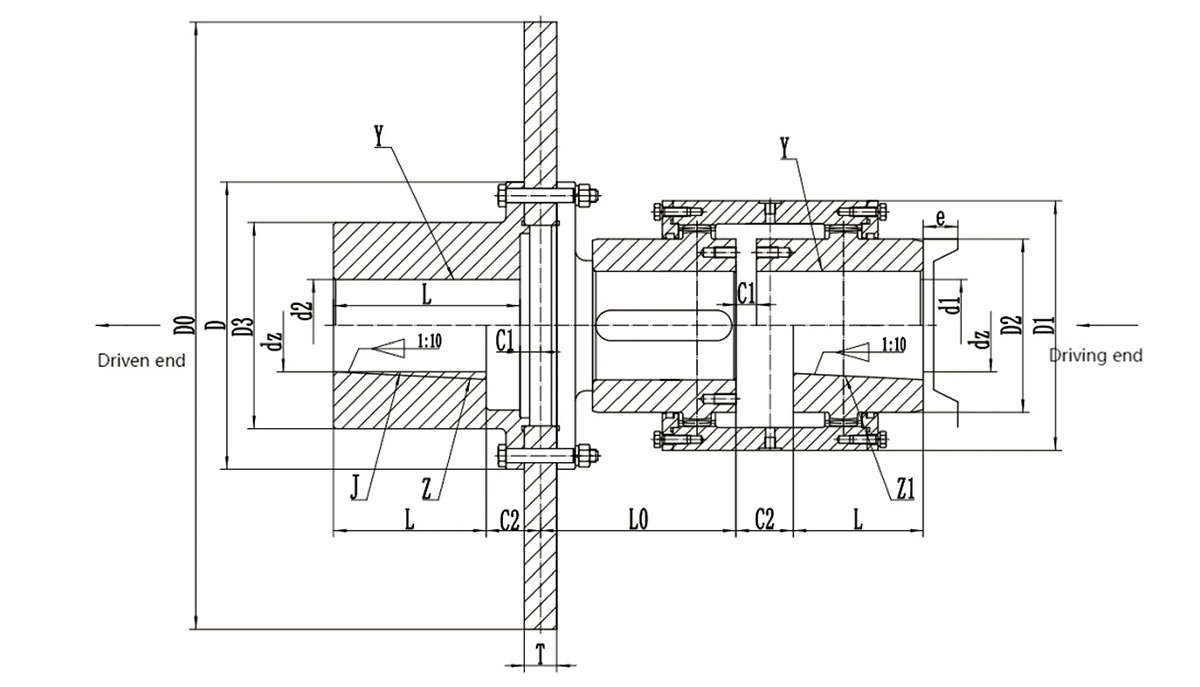

4. Dimensiuni: Acoperă diferite dimensiuni de la GAPK1 la GAPK14, adaptabile la o gamă largă de diametre ale orificiilor arborelui.

Domenii de aplicare: Această serie de produse este utilizată pe scară largă în industriile de mașini grele cu cerințe extrem de ridicate pentru precizia transmisiei și fiabilitatea frânării, inclusiv: Echipamente metalurgice și miniere; Lifting and Port Machinery; Water Conservancy and Papermaking Equipment.
