Cuplaj GA tambur (Q/YG12006X-2018)

Structura produsului și principiul de funcționare:

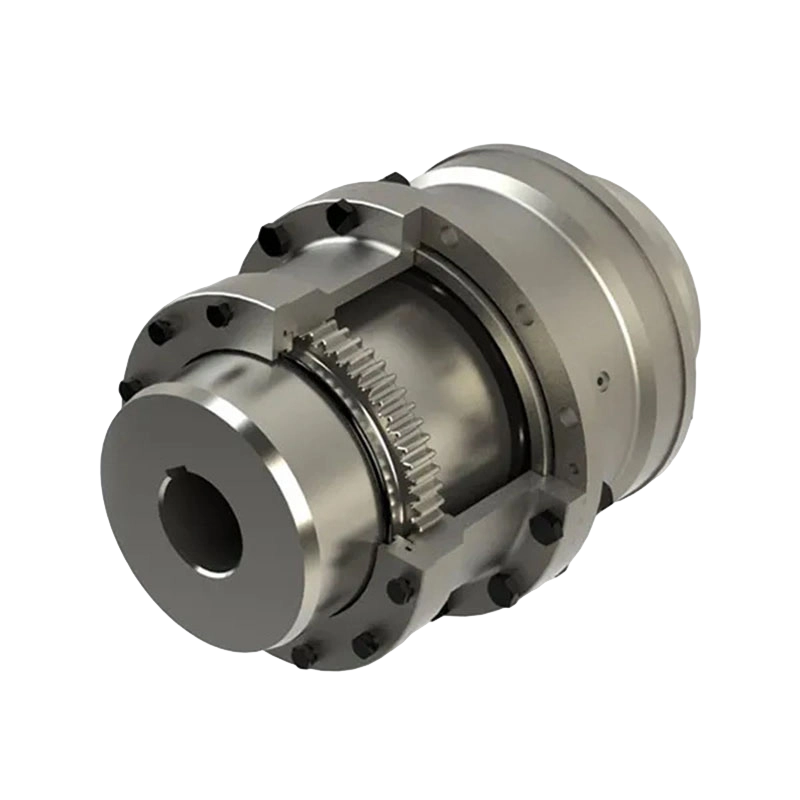

Acest cuplaj constă în principal din doi butuci de viteză cu dinți externi și o componentă a manșonului flexibil în formă de tambur cu dinți interni. Butucii sunt de obicei montați pe arborii echipamentului de antrenare și antrenat, în timp ce componenta tamburului se potrivește perfect între ele; cuplul este transmis eficient prin angrenarea precisă a dinților interni și externi ai angrenajului. Designul unic al dintelui în formă de tambur este cheia pentru realizarea unei conexiuni flexibile, permițând un anumit grad de dezaliniere între arborii conectați.

Avantajele de bază ale performanței:

1. Capacitate mare de cuplu:
Proiectat cu precizie, cuplajul din seria GA este capabil să reziste la sarcini de cuplu extrem de mari, ceea ce îl face ideal pentru aplicații industriale grele.

2. Compensație cuprinzătoare a dezalinierii:
Componenta flexibilă a tamburului cuplajului găzduiește nealinierea unghiulară, radială și axială între arbori. Această flexibilitate reduce efectiv stresul mecanic asupra echipamentului, prelungind semnificativ durata de viață a rulmenților și a altor componente critice.

3. Construcție robustă și durabilă:
Fabricat folosind materiale de înaltă calitate, cum ar fi oțel sau fontă ductilă, produsul prezintă o rezistență excepțională la sarcini mari de șoc și menține o funcționare stabilă în medii industriale dure, caracterizate de temperaturi ridicate sau condiții corozive.

4. Funcționare eficientă, fără reacții:
Îmbinarea precisă a dinților angrenajului asigură o conexiune fără joc, garantând o transmisie lină și eficientă a puterii fără a fi nevoie de componente suplimentare de reglare.

5. Ușurință de instalare și întreținere:
Datorită designului său simplu și a pieselor în mișcare minime, cuplajul este remarcabil de ușor de instalat și întreținut, ajutând la minimizarea timpului de nefuncționare a echipamentului și la reducerea costurilor operaționale.

Specificații tehnice cheie:
Cuplajul din seria GA este disponibil într-o gamă largă de modele — de la GA1 la GA30 — pentru a se adapta la diferite diametre ale arborelui și cerințe de cuplu:

1. Gama de cuplu:
Capacitatea nominală a cuplului se întinde pe un spectru larg, variind de la 800 N·m (GA1) până la 3.500.000 N·m (GA30).

2. Capacitate de cuplu îmbunătățită:
Atunci când suprafețele dinților angrenajului sunt supuse unor tratamente de nitrurare sau de întărire a suprafeței, cuplul nominal poate fi mărit cu un factor de 1,3 față de specificațiile standard, sporind astfel și mai mult capacitatea portantă.

3. Performanța vitezei:
Modelele mai mici (cum ar fi GA1) au o viteză de rotație permisă de până la 7.100 r/min, demonstrând o stabilitate excepțională la viteze mari.

4. Compatibilitate dimensională:

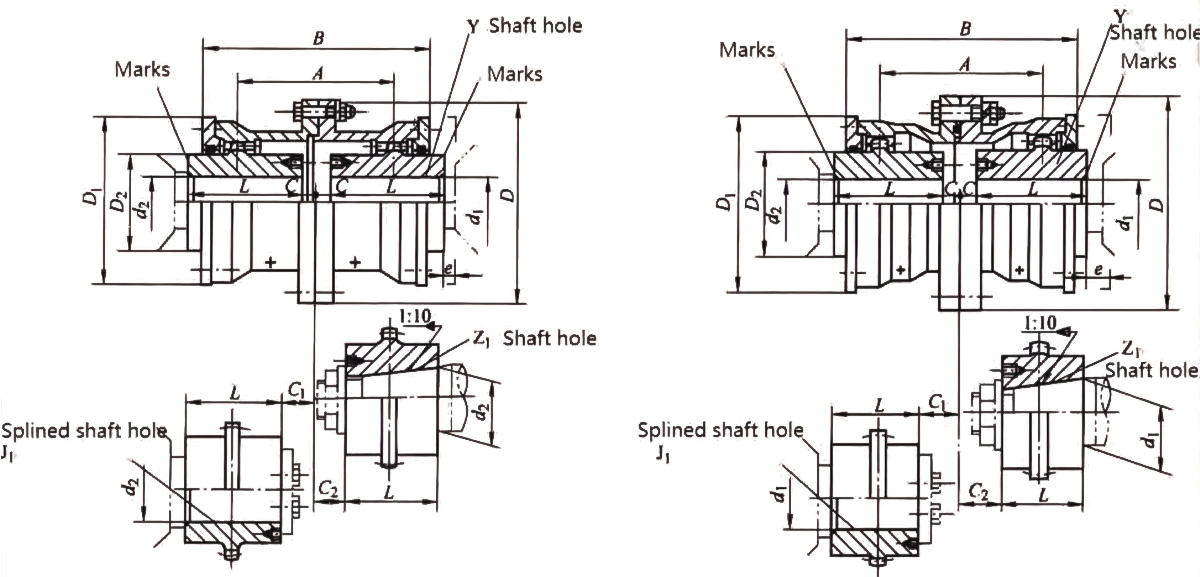

Diametrul maxim al alezajului (dz) ajunge la 220 mm, permițând compatibilitatea cu dimensiunile arborelui unei game largi de mașini industriale.

Câmpuri largi de aplicare:
Datorită fiabilității sale excepționale și capabilităților de compensare, acest cuplaj este utilizat pe scară largă în următoarele industrii:

Exploatare minieră și cariere:
Folosit în utilaje grele, cum ar fi sistemele transportoare și concasoarele, care implică sarcini mari de cuplu și dezaliniere a arborelui.

Industria siderurgică:
Potrivit pentru echipamente care necesită o transmisie stabilă a cuplului, cum ar fi laminoarele din oțel și cuptoarele rotative.

Celuloză și hârtie:
Oferă o transmisie fiabilă a puterii în condițiile de operare solicitante întâlnite în mașini precum mașinile de hârtie și mașinile de pulpare.

Inginerie marină și offshore:
Utilizat frecvent în sistemele de propulsie a navelor, propulsoare și mașini de punte, unde menține performanțe remarcabile chiar și în medii marine dure.
