Cuplaj cu lanț cu role LC (Q/YL 17031X-2018)

Name: Cuplaj cu lanț cu role LC (Q/YL 17031X-2018)
Rating: 5 (99 reviews)

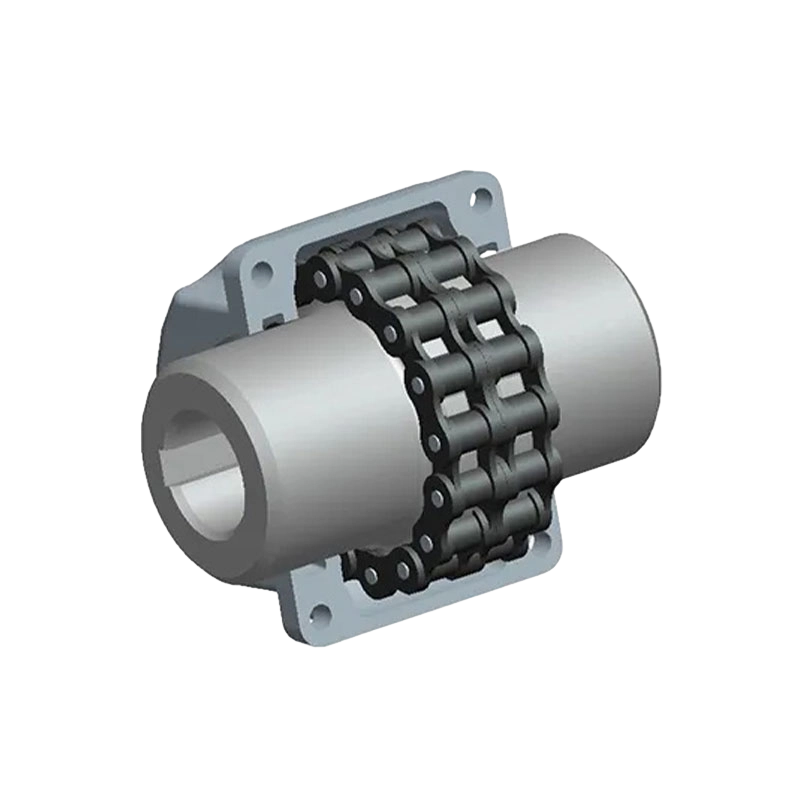

Cuplaj cu lanț cu role de tip LC adoptă o structură combinată de lanț cu două rânduri și pinioane paralele, având o performanță excelentă de compensare a deplasării multidirecționale, cu compensare a deplasării axiale de până la 9,5 mm și compensare a deplasării radiale de până la 1,27 mm. Această serie are un interval de cuplu nominal de la 40 la 25.000 N·m și o turație maximă de 4500 r/min cu un capac de protecție, asigurând o transmisie stabilă și eficientă a puterii în condiții de sarcină mare și de viteză mare.

Cuplajul lanțului cu role de tip LC are o structură raționalizată, permițând instalarea și îndepărtarea lanțului fără a muta cei doi arbori, simplificând foarte mult procedurile de întreținere. Este deosebit de potrivit pentru medii industriale dure, cum ar fi condiții umede, prăfuite și cu temperaturi ridicate. În ciuda capacității sale puternice de adaptare la mediu, utilizarea ar trebui evitată în condiții de pornire-oprire frecventă, inversare sau sarcini de impact puternic pentru a asigura fiabilitatea pe termen lung a sistemului de transport.

Contactați-ne

Descărcare PDF

PREV: Cuplaj cu lanț cu role tip KC (Q/YL 17032X-2018)
URMĂTORUL: Tip QGCA cuplare cu orificiu arbore cilindric cuplaj cu role sferice (Q/YJ 16030X-2018)

Parametrii produsului

Trimite mesaj

PARAMETRI TEHNICI

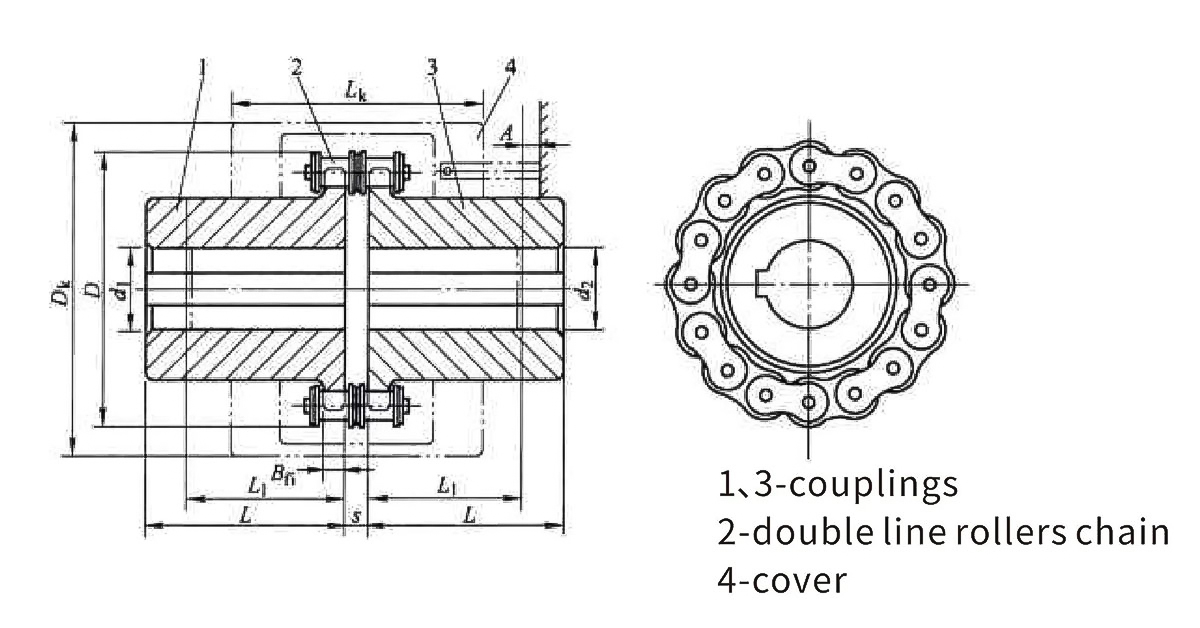

Parametrii de bază și dimensiunile principale ale cuplajului lanțului cu role LC (GB/T6069-2002)

Tip	Cuplul nominal N.m	Viteza admisa [n]/r.min⁻¹		Diametrul orificiului arborelui d₁,d₂	Lungimea orificiului arborelui		Numărul lanțului	Pasul lanțului	Numărul angrenajului	D	b _n	S	D _k max	L _k max	Masa m/kg	Moment de inerție l/kg·m²	Valoarea compensației permisă
		Fără acoperire	Cu capac		Y	J₁											Radial △	△ axial	Unghiar △a/(°)
LC1	40	1400	4500	16.18.19.	42		06B	9.525	14	51.06	5.3	4.9	70	70	0.4	0.0001	0.19	1.414	1
				20	52	38
LC2	63	1250	4500	19	42		06B	9.525	16	57.08	5.3	4.9	75	75	0.7	0.0002	0.19	1.414	1
				20.22.24	52	38
LC3	100	1000	4000	20.22.24	52	38	08B	12.7	14	68.88	7.2	6.7	85	80	1.1	0.00038	0.25	1.9	1
				25	62	44
LC4	160	1000	4000	24	52		08B	12.7	16	76.91	7.2	6.7	95	88	1.8	0.00086	0.25	1.9	1
				25.28.	62	44
				30.32.	82	60
LC5	250	800	3150	28	62		10A	15.875	16	94.46	8.9	9.2	112	100	3.2	0.0025	0.32	2.3	1
				30.32.35.38	82	64
				40	112	84
LC6	400	630	2500	32.35.38	82	60	10A	15.875	20	116.57	8.9	9.2	140	105	5	0.0058	0.32	2.3	1
				40.42.45.48.50	112	84
LC7	630	630		40.42.45.48.50.55	112	84	12A	19.05	18	127.78	11.9	10.9	150	122	7.4	0.012	0.38	2.8	1
				60	142	107
LC8	1000	500	2240	45.48.50.55	112	84	16A	25.4	16	154.33	15	14.3	180	135	11.1	0.025	0.5	3.8	1
				60.65.70	142	107
LC9	1600	400	2000	50.55.	112	84	16A	25.4	20	186.5	15	14.3	215	145	20	0.0061		3.8	1
				60.65.70.75	142	107
				80	172	132
LC10	2500	315	1600	60.65.70.75	142	107	20A	31.75	18	213.02	18	17.8	245	165	26.1	0.079	0.63	4.7	1
				80.85.90	172	132
LC11	4000	250	1500	75	142	167	24A	38.1	16	213.49	24	21.5	270	195	39.2	0.188	0.76	5.7	1
				80.85.90.95	172	132
				100	212	167
LC12	6300		1250	85.90.95	172	167	28A	44.45	16	270.08	24	24.9	310	205	59.4	0.38	0.88	6.6	1
				100.110.120	212	202
LC13	10000	200	1120	100.110.120.125	212	167	32A	50.8	18	340.8	30	28.6	380	230	86.5	0.869	1	7.6	1
				130.140.	252	202
LC14	16000	200	1000	120.125.	212	167	32A	50.8	22	405.22	30	28.6	450	250	150.8	2.06	1	7.6	1
				130.140.150	252	202
				160	302	242
LC15	25000	200	900	140.150.	252	202	40A	63.5	20	466.25	36	35.6	510	285	234.4	4.37	1.27	9.5	1
				160.170.180	302	242
				190	352	282

Notă:

1. Când există un capac, adăugați „F” după model, 1 carcasă de cuplare GL5 și schimbați la GL5F când există un capac.
2. Masa de cuplare și momentul de inerție din tabel sunt valori aproximative.
