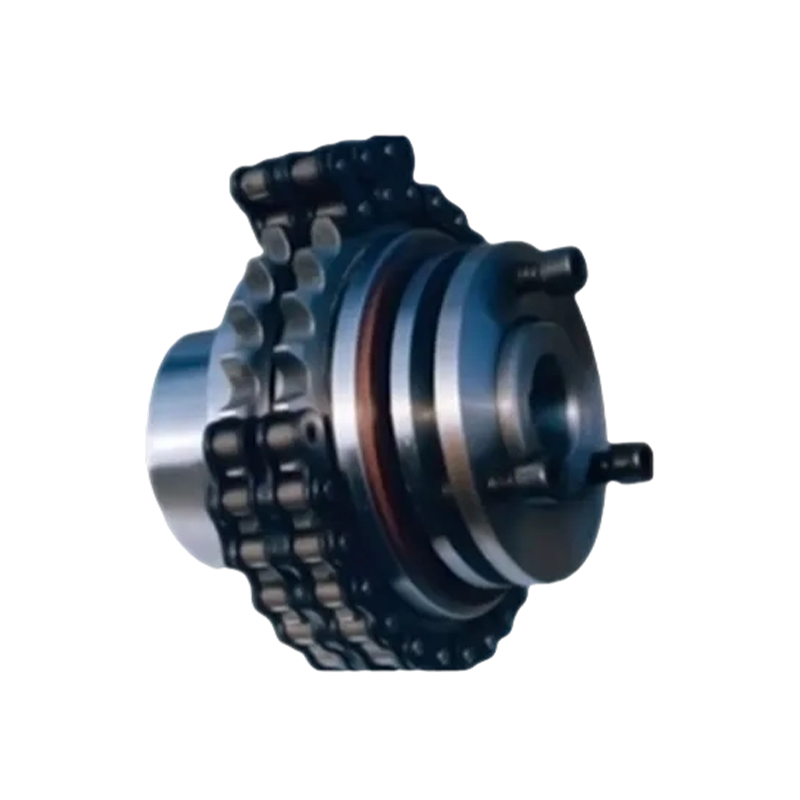

Cuplaj de siguranță de frecare de tip MAC (Q/YA41001X-2018)

Name: Cuplaj de siguranță de frecare de tip MAC (Q/YA41001X-2018)
Rating: 5 (99 reviews)

Cuplaj de siguranță tip frecare MAC (conform standardului Q/YA41001X-2018) este o componentă de bază industrială care integrează transmisia eficientă a puterii și protecția de precizie la suprasarcină. Fiind o soluție avansată de transmisie dezvoltată de o fabrică profesionistă de cuplare de siguranță, tehnologia sa de bază constă în mecanismul de protecție „alunecare instantanee a perechii de frecare”: atunci când sarcina sistemului depășește pragul de cuplu prestabilit, perechea de frecare va aluneca imediat fără niciun impact sau fractură, izolând eficient stresul de suprasarcină și asigurând siguranța absolută a motoarelor, a echipamentelor terminale ale arborelui de transmisie și a arborilor de transmisie. În plus, produsul are o flexibilitate extrem de mare de reglare a cuplului, iar utilizatorii pot seta cu precizie valoarea de protecție prin reglarea piuliței arcului sau a presiunii hidraulice. Această logică de protecție extrem de controlabilă îi permite să demonstreze o fiabilitate excelentă în condiții complexe de lucru.

În ceea ce privește indicatorii de performanță și eficiența întreținerii, cuplul nominal al acestei serii acoperă o gamă largă de la 6,3 N · m până la 9500 N · m, iar eficiența transmisiei este de obicei menținută peste 95%, demonstrând pe deplin expertiza tehnică a produselor de înaltă calitate a producătorilor de cuplaje de siguranță. Acest cuplaj folosește materiale de frecare rezistente la uzură și rezistente la temperaturi înalte (cum ar fi metalurgia pulberilor pe bază de cupru), care pot restabili rapid transmisia normală chiar și după alunecări frecvente, fără a fi necesară înlocuirea pieselor, reducând foarte mult costurile de operare și întreținere ale întreprinderii. Cu capacitatea sa excelentă de compensare a deplasării și caracteristicile de absorbție a șocurilor și de reducere a zgomotului, acest produs a devenit o barieră de protecție indispensabilă în domenii industriale grele, cum ar fi metalurgie, minerit, mașini portuare și echipamente de transport, prin oferta largă de Furnizori de cuplaje de siguranță..

Contactați-ne

Descărcare PDF

PREV: Nici un articol anterior
URMĂTORUL: Nici un articol următor

Parametrii produsului

Trimite mesaj

PARAMETRI TEHNICI

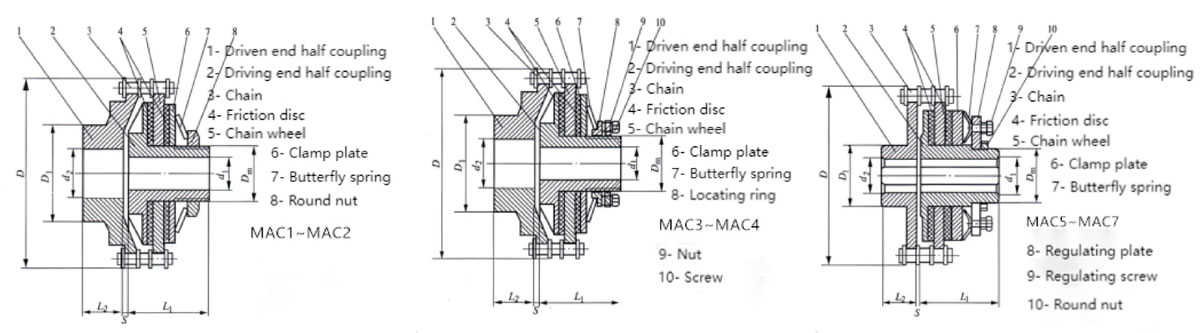

Parametrii de bază și dimensiunile principale ale cuplajului de siguranță prin frecare MAC

Tip	Cuplul nominal N·m		Viteza admisă [n]/r.min⁻¹	Capăt de conducere		Capăt de conducere		D	D _m	D₁	S	Masa/kg	Inerție /kg·m²
				Diametrul orificiului arborelui	Lungimea Y	Diametrul orificiului arborelui	Lungimea Y
	min	max		d₁	L₁	d₂	L₂
MAC1Q	6.3	28	1000	10,11,12,14,16,18,19	52	14	27	101	M33×1,5	60	3.7	3.0	0.003
						16,18,19	30
						20,22,24	38
						25,28	44
MAC1Z	14	56		16,18,19,20,22,24	52	18,19	30
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Q	20	80	800	16,18,19,20,22,24,25	62	18,19	30	137	M42×1,5	80	4.2	8.0	0.014
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Z	40	140		19,20,22,24,25,28	62	20,22,24	38
						30,32,35,38	44
						40,42,45	60
MAC3Q	63	224	500	20,22,24,25,28	75	20,22,24	38	188	M65×2	110	3.7	18.9	0.061
						25,28	44
				30,32,35	82	30,32,35,38	60
						40,42,45,48	84
MAC3Z	90	400		25,28	75	30,32,35,38	60
				30,32,35,38	82	40,42,45,48	84
				40,42,45	112	50,55,56	84
						60,63,65	10
MAC4Q	125	560	400	30,32,35,38	100	30,32,35,38	60	250	M90x2	150	5.2	46.5	0.658
				40,42,45,48,50	112	40,42,45,48,50,55,56	84
						60,63,65,70	10
MAC4Z	224	1120		35,38	100	40,42,45,48,50,55,56	84
				40,42,45,48,50,55	112	60,63,65,70,71,75	10
				60,63	142	80,85,90	13
MAC5Q	400	1400	300	38,40,42,45,48,50	120	40,42,45,48,50,55,56	84	354	M100x2	130	5.8	76.5	0.921
				60,63,65	142	60,63,65,70,71,75	10
MAC5Z	630	2000		42,45,48,50,55 56	120	45.48.50.55.56	84
				60,63,65,70,71	142	60,63,65,70,71,75	10
						80,85	13
MAC6Q	900	2800	200	45,48,50,55,56,60, 63,65,70,71,75	150	45,48,50,55,56	84	470	M150x2	145	5.4	155	3.726
						60,63,65,70,71,75	10
						80,85	13
MAC6Z	2000	4000		65,70,71,75	150	65,70,71,75	10
				80,85,90,95	172	80,85,90,95	13
				100	212	100	16
MAC7Q	2500	5000	140	70,71,75,80,85,90,95	190	80,85,90,95	13	631	M190x3	250	10	335	8.249
						100.110.120.125	16
				100.110	212	130.140	20
MAC7Z	4700	9500		95	190	110.120.125	16
				100.110.120.125	212	130.140,150	20
				130	252	160.170	24
