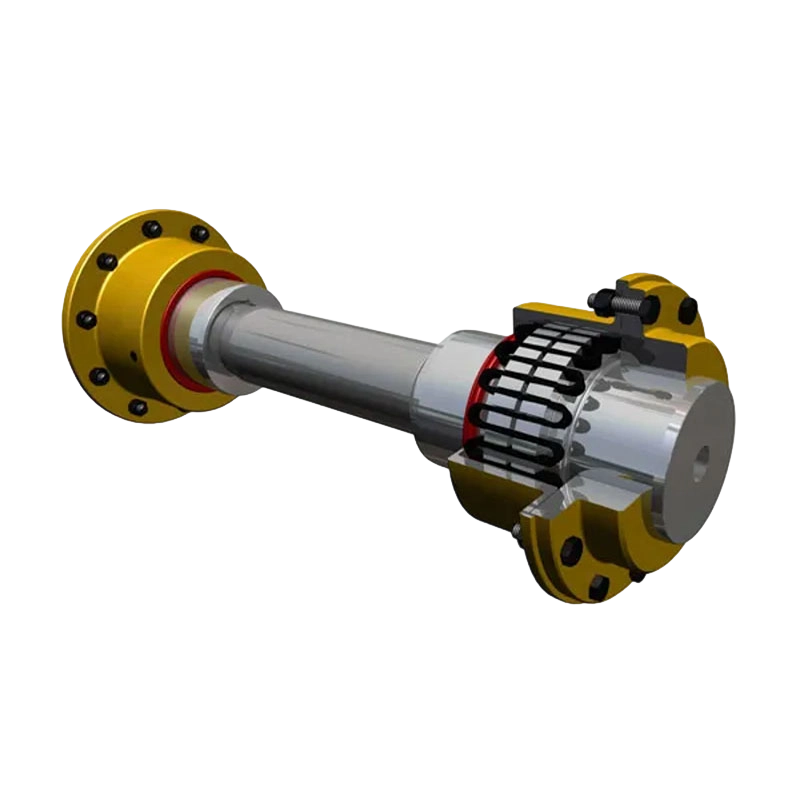

Cuplaj cu arc tip șarpe T50 cu arbore de legătură

Cuplajul cu arc de șarpe este un alt nume pentru cuplarea cu grilă.

A snake spring coupling with a connecting shaft is a mechanical device used in power transmission applications to connect two shafts, allowing them to transmit torque while accommodating misalignment, vibration, and other movement irregularities. This type of coupling is known for its flexibility, durability, and ability to operate under various conditions, making it ideal for a range of industrial applications.

Design și Structură

• Primăvara șarpelui: Caracteristica centrală a acestui cuplare este arcul de șarpe, care este o bobină elicoidală sau o serie de bobine care se pot flexa în mai multe direcții. Acest arc permite cuplajului să găzduiască nealinierea unghiulară, paralelă și axială între arborii conectați.
• Arborele de conectare: Cuplajul se conectează la arborii mașinilor de antrenare și antrenate prin flanșe sau butuci care fixează capetele arcului șarpe. Arborele de legătură transmite mișcarea de rotație și cuplul de la un arbore la altul.
• Materiale: De obicei, arcul de șarpe este fabricat din materiale de înaltă rezistență, rezistente la oboseală, cum ar fi oțel sau aliaje specializate. Butucii sau flanșele sunt de obicei fabricate din oțel, oțel inoxidabil sau alte metale robuste pentru a asigura durabilitatea și fiabilitatea.

Functionalitate si beneficii

• Flexibilitate: The snake spring's inherent flexibility allows it to absorb shocks, vibrations, and minor misalignments that occur during operation, protecting both the coupling and the connected machinery.
• Durabilitate: Proiectate pentru a rezista la niveluri ridicate de stres și oboseală, cuplajele cu arc șarpe au o durată de viață lungă, chiar și în medii solicitante.
• Întreținere: Aceste cuplaje necesită în general întreținere minimă datorită designului lor simplu, dar eficient. Inspecțiile periodice și lubrifierea (dacă este necesar) sunt de obicei suficiente pentru a le menține în stare optimă de funcționare.
• Performanță: Snake spring couplings provide consistent and reliable torque transmission, with minimal backlash and high torsional rigidity, ensuring efficient power transfer between shafts.

Aplicații

Cuplajele cu arc șarpe sunt utilizate pe scară largă în diverse sectoare industriale, inclusiv:

• Fabricare: Pentru a conecta echipamente cu motor, cum ar fi transportoare, mixere și pompe.
• Automobile: În sistemele de transmisie pentru conectarea arborilor de transmisie, asigurând o livrare lină de putere.
• Aerospațial: Pentru arbori de legătură din motor și sisteme de control, unde transmisia precisă a cuplului și flexibilitatea sunt cruciale.
• Marina: În sistemele de propulsie ale navelor și mașinile auxiliare, unde trebuie să reziste la condiții dure de operare.

Avantaje

• Versatilitate: Potrivit pentru o gamă largă de aplicații datorită capacității lor de a gestiona diferite tipuri de dezaliniri și condiții de funcționare.
• Absorbție de șoc: Eficient în amortizarea vibrațiilor și șocurilor, care protejează echipamentul conectat și îi prelungește durata de viață.
• Eficient din punct de vedere al costurilor: Offering a balance of performance, durability, and low maintenance needs, snake spring couplings provide a cost-effective solution for many industrial coupling requirements.

Considerații

• Aliniere: În timp ce cuplarea arcului de șarpe poate găzdui nealinierea, nealinierea excesivă poate duce totuși la uzură sau defecțiune prematură. Instalarea și alinierea corectă sunt esențiale.
• Capacitate de încărcare: Este important să selectați un cuplaj cu capacitatea de încărcare adecvată pentru aplicația specifică pentru a evita supraîncărcarea și eventualele daune.

Concluzie
Cuplajele cu arc tip șarpe cu arbori de legătură sunt o soluție robustă și flexibilă pentru nevoile de transmisie a puterii din diverse industrii. Their ability to handle misalignments, absorb shocks, and provide reliable torque transmission makes them a valuable component in ensuring the smooth operation of mechanical systems. Atunci când sunt alese și întreținute corect, aceste cuplaje pot îmbunătăți semnificativ performanța și longevitatea utilajelor conectate.
