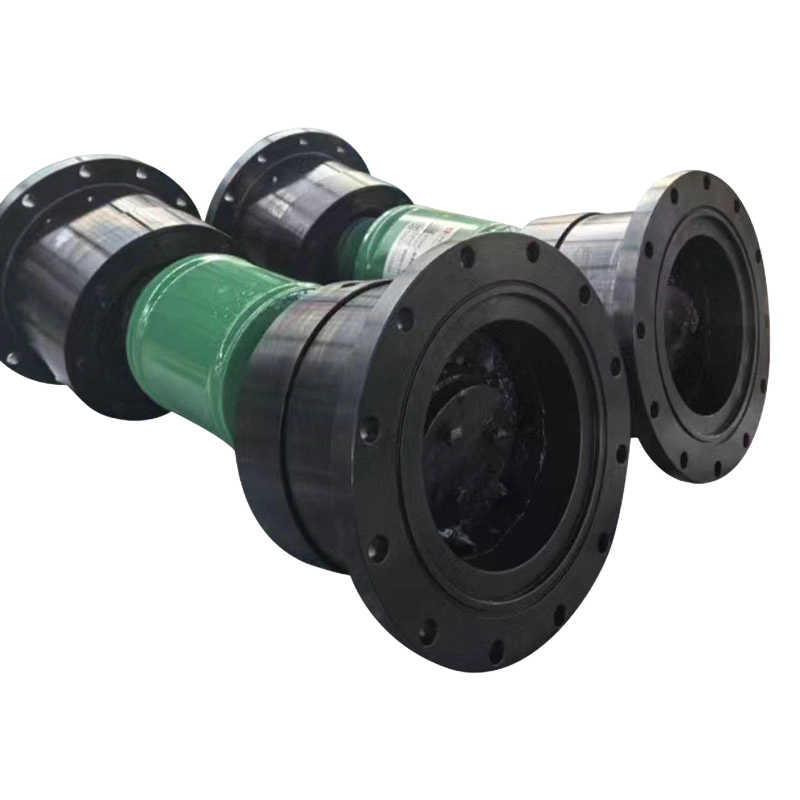

Cuplaj universal pentru cușcă cu bile de tip QWL

Name: Cuplaj universal pentru cușcă cu bile de tip QWL
Rating: 5 (99 reviews)

The QWL-series ball-cage universal coupling is a power transmission component that combines high precision with constant-velocity transmission characteristics. Avantajul său principal constă în capacitatea sa de a menține o rotație perfect sincronă, cu viteză constantă, între arborii de antrenare și axele antrenate, chiar și atunci când există o dezaliniere unghiulară sau o deplasare ușoară; this performance significantly surpasses that of standard cross-shaft universal couplings. Torque is transmitted via the pure rolling motion of precision steel balls between the cage windows and the raceways.

Seria oferă cuplu nominale care variază de la 180 N·m la 10.000 N·m și diametre de balansare între 85 mm și 275 mm, suportând în același timp dezechilibre unghiulare maxime de 14° până la 18°. Datorită designului său simetric al căii de rulare și structurii mecanice stabile, cuplajul QWL oferă o rezistență robustă la impact, eliminând în același timp efectiv fluctuațiile de viteză și vibrațiile în timpul transmisiei. Folosit pe scară largă în aplicații care necesită o precizie excepțională de transmisie, cum ar fi mesele cu role pentru laminoare metalurgice, fusurile pentru mașini-unelte CNC, liniile de transport de precizie și mecanismele de rotire ale mașinilor de construcții, servește ca soluție ideală de conectare pentru a obține un control de înaltă precizie a mișcării în condiții de operare cu sarcini grele..

Contactați-ne

Descărcare PDF

PREV: Cuplaj universal sudat fără expansiune de tip SWC-WH
URMĂTORUL: Cuplaj universal scurt netelescopic SWC-WD

Parametrii produsului

Trimite mesaj

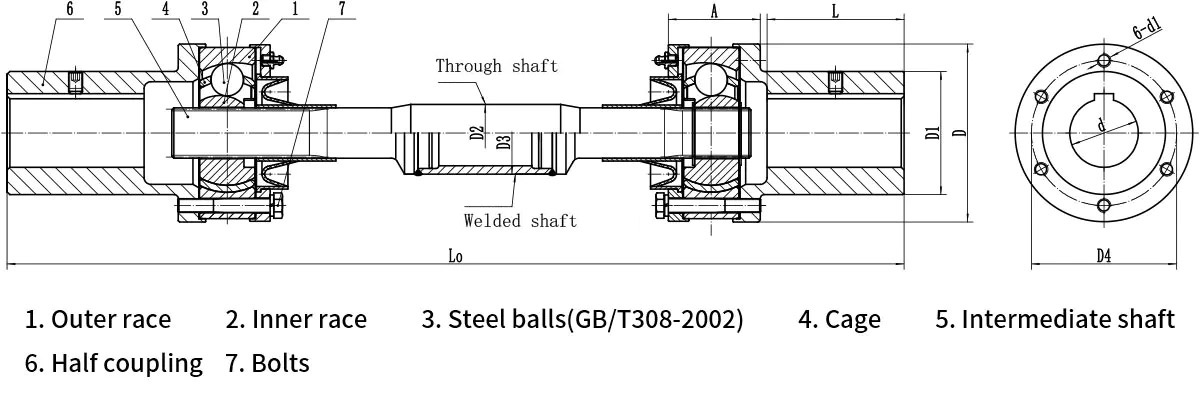

PARAMETRI TEHNICI

Tip	Nominal cuplu Tn/N・m	Allowable maximum arborele inclination angle βmax（°）		Shaft hole diameter d （H7）	arborele hole lungime L		D	L0 min		Total length extension/ contraction amount ΔL0	A	D1	D2	D3	D4	Bolt Diameter d1	Moment of inertia I/kg·m2				Liturghie m/kg
																	L0 min		per 100 increment of L₀		L0 min		per 100 increment of L₀
		Stationary stare	Operating stare		Y	J		Through arborele	Welded arborele								Through arborele	Welded arborele	Through arborele	Welded arborele	Through arborele	Welded arborele	Through arborele	Welded arborele
QWL1	180	16	14	25	62	44	85	284	392	24	48	55	20	50	66	M8	0.0019	0.00216	0.0001	0.00029	3.94	4.68	0.25	0.55
				28
				30	82	60
				32
				35
QWL2	355	16	14	32	82	60	100	394	478	32	56	66	30	50	80	M8	0.00511	0.00535	0.0006	0.00029	7.21	7.92	0.56	0.55
				35
				38	112	84
				40
				45
QWL3	800	18	16	45	112	84	130	443	561	40	68	90	31.5	60	106	M10	0.01899	0.01964	0.00008	0.00052	14.69	19.02	0.61	0.68
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWL4	1400	18	16	55	112	84	150	537	643	48	80	105	44.5	76	124	M12	0.04438	0.04638	0.00029	0.00111	25.06	27.42	1.19	0.88
				56
				60	142	107
				63
				65
				70
				71
				75
QWL5	2240	18	16	63	142	107	175	574	714	54	92	120	50	89	140	M16	0.11238	0.11663	0.00048	0.00183	36.32	40.17	1.54	1.04
				65
				70
				71
				75
				80	172	132
				85
				90
QWL6	3150	18	16	71	142	107	200	675	805	54	103	140	57.5	102	159	M12	0.21635	0.2236	0.00084	0.00328	55.11	59.95	2.04	1.04
				75
				80	172	132
				85
				90
				95
				100	212	167
				110
QWL7	4500	18	16	80	172	132	220	701	840	54	110	160	63	102	180	M12	0.348	0.3555	0.00122	0.00328	72.34	77.54	2.45	1.42
				85
				90
				95
				100	212	167
				110
				120
QWL8	6300	20	18	90	172	132	245	710	910	60	124	180	76	14	197	M16	0.584	0.618	0.00257	0.01138	96.92	109.97	3.56	2.6
				95
				100	212	167
				110
				120
				125
				130	252	202
				140
QWL9	10000	20	18	100	212	167	275	842	1065	70	173	205	81	140	226	M16	1.26225	1.298	0.00331	0.01138	148.36	162.84	4.04	2.6
				110
				120
				125
				130	252	202
				140
				150
				160	302	242

Note:

1. Nominal torque at a rotational speed of n = 100 r/min. Calculated value when the shaft inclination angle is 0°.

2. The short-term overload torque generated during starting and braking (Tmax) is 3 times the normal torque (Tn), and the duration must not exceed 15 seconds.
