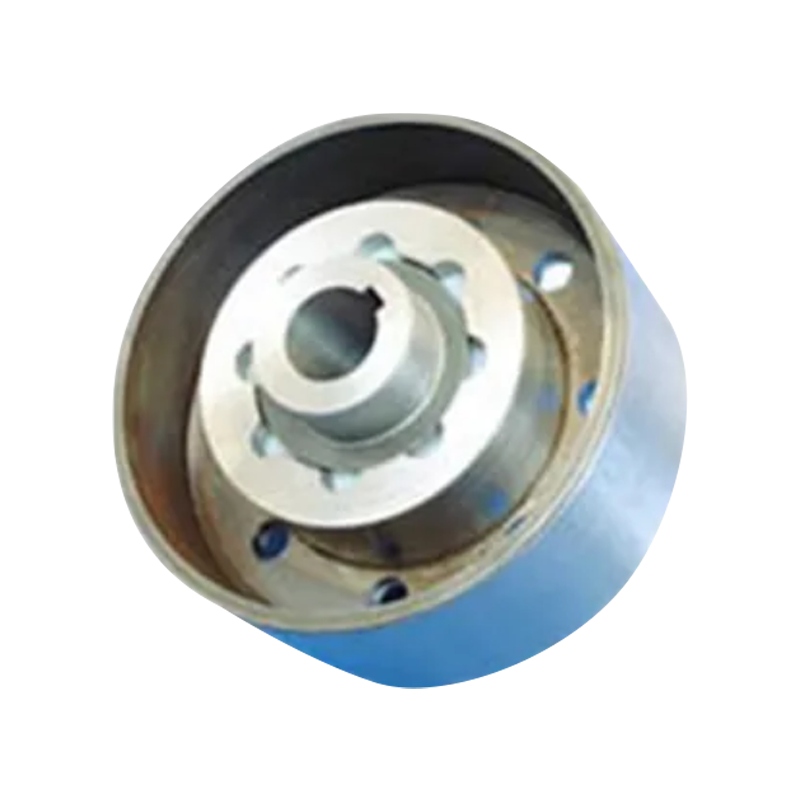

Cuplaj elastic tip ZCL cu roată de frână (Q/YZ 33008X-2018)
Cuplaj elastic tip ZCL cu știfturi de coloană cu roți de frână (Q/YZ 33008X-2018) este o componentă eficientă de transmisie a puterii proiectată strict în conformitate cu standardul GB/T 5015. Acesta integrează inteligent transmisia elastică a puterii și funcțiile de frânare de precizie și este dezvoltat special pentru condiții de lucru, cum ar fi macaralele și transportoarele, care necesită pornire frecventă, oprire și frânare fiabilă. Avantajul de bază al produsului constă în utilizarea știfturilor de coloană elastică din nailon de înaltă calitate, cu proprietăți auto-lubrifiante, care nu numai că realizează o funcționare fără lubrifiere și costuri reduse de întreținere, dar oferă și o protecție excelentă de tamponare prin deformarea prin forfecare a știfturilor coloanei, care poate rezista la suprasarcină instantanee de până la 200% și reduc efectiv impactul rigid al echipamentului asupra momentelor de oprire a sistemului de alimentare. Designul său structural este extrem de convenabil. Atunci când este necesară înlocuirea pieselor uzate, tehnicienii trebuie doar să demonteze deflectorul pentru a înlocui rapid știftul coloanei, fără a muta semicuplajul, reducând foarte mult timpul de nefuncționare pentru întreținere. Această serie de cuplaje are o capacitate robustă de compensare a deplasării multidirecționale, cu un interval de acoperire a cuplului nominal de la 250 N·m la 31500 N·m și o viteză maximă admisă de 6000 r/min. Asigurând, în același timp, stabilitatea transmisiei, oferă o alegere ideală pentru diferite configurații industriale ale arborelui care echilibrează economia și fiabilitatea ridicată.
- Parametrii produsului
- Trimite mesaj
PARAMETRI TEHNICI

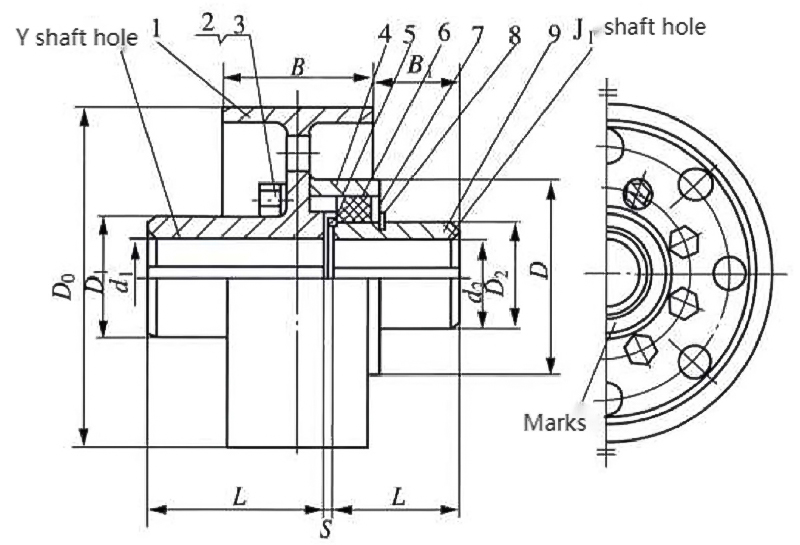

1-roată de frână 2-șuruburi 3-garnituri 4—manșon 5—deflectoare interioară 6 pini 7-reținere exterioară 9—semicuplare
Parametrii de bază și dimensiunile principale ale cuplajului cu știft elastic tip ZCL cu roată de frână
| Tip | Nominal cuplu N•m | Permis viteza [n]/r·min⁻¹ | Gaura arborelui diametrul d₁,d₂ | Gaura arborelui lungime | D₀ | D₁ | D | D₂ | B | B₁ | S | Moment de inertie I/kg•m² | Liturghie m/kg | |
| Y | J₁ | |||||||||||||
| ZCL1 | 250 | 4500 | 16,18,19 | 42 | 160 | 50 | 98 | 56 | 70 | 9 | 2 | 0.018 | 5.82 | |
| 20,22,24 | 52 | 38 | 19 | 6.05 | ||||||||||
| 25,28 | 62 | 44 | 29 | 6.17 | ||||||||||
| 30,32,35,38 | 82 | 60 | 49 | 6.64 | ||||||||||
| ZCL2 | 630 | 3800 | 25,28, | 62 | 200 | 65 | 124 | 70 | 85 | 30 | 0.053 | 11.15 | ||
| 30,32,35,38 | 82 | 60 | 50 | 11.77 | ||||||||||
| 40,42,45,48 | 112 | 84 | 80 | 12.04 | ||||||||||
| ZCL3 | 1800 | 3000 | 40,42,45,48,50,55,56 | 112 | 84 | 250 | 90 | 166 | 105 | 105 | 48.5 | 3 | 0.181 | 28.09 |
| 60,63,65,70 | 142 | 107 | 78.5 | 0.183 | 27.54 | |||||||||
| ZCL4 | 4500 | 2450 | 50,55,56 | 112 | 132 | 315 | 120 | 214 | 130 | 132 | 40 | 0.534 | 48.75 | |
| 60,63,65,70,71,75 | 142 | 107 | 70 | 0.543 | 51.69 | |||||||||
| 80,85,90 | 172 | 132 | 100 | 0.547 | 50.21 | |||||||||
| ZCL5 | 8000 | 1900 | 60,63,65,70,71,75 | 142 | 107 | 400 | 130 | 240 | 145 | 170 | 44 | 1.404 | 76.51 | |
| 80,85,90,95 | 172 | 132 | 74 | 1.413 | 76.25 | |||||||||
| ZCL6 | 11200 | 1500 | 70,71,75 | 142 | 107 | 500 | 160 | 280 | 170 | 210 | 40 | 4 | 3.812 | 124.65 |
| 80,85,90,95 | 172 | 132 | 70 | 3.841 | 129.73 | |||||||||
| 100.110.120 | 212 | 167 | 110 | 3.865 | 130.61 | |||||||||
| ZCL7 | 18000 | 1200 | 80,85,90,95 | 172 | 132 | 630 | 190 | 330 | 200 | 265 | 42 | 10.674 | 216.43 | |
| 100.110.120,125 | 212 | 167 | 82 | 10.742 | 222.63 | |||||||||
| 130 | 252 | 202 | 112 | 10.753 | 215.03 | |||||||||
| ZCL8 | 25000 | 1050 | 90,95 | 172 | 132 | 710 | 220 | 380 | 220 | 300 | 35 | 18.96 | 299.01 | |
| 100.110.120,125 | 212 | 167 | 45 | 19.089 | 307.92 | |||||||||
| 130.140.150 | 252 | 202 | 85 | 19.156 | 305.42 | |||||||||
| ZCL9 | 31500 | 950 | 100.110.120,125 | 212 | 167 | 800 | 245 | 400 | 245 | 340 | 40 | 5 | 33.258 | 403.84 |
| 130.140.150 | 252 | 202 | 80 | 33.385 | 405.68 | |||||||||
| 160.170.180 | 302 | 242 | 130 | 33.446 | 398.57 | |||||||||
Notă:
1. Momentul de inerție și masa sunt calculate în funcție de tipul combinației de găuri ale arborelui J/Y și diametrul minim al găurii de arbore.
2. Suprasarcina pe termen scurt nu trebuie să depășească de 2 ori valoarea nominală a cuplului Tn.
