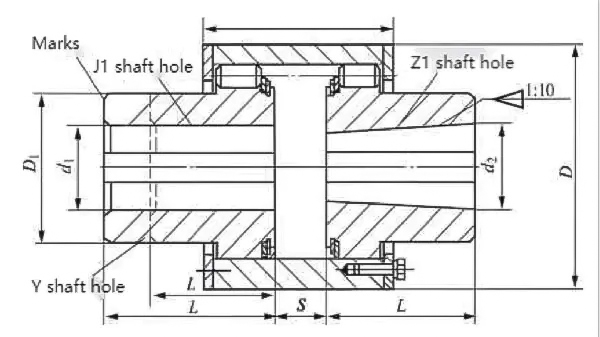

Cuplaj elastic pentru orificiu arbore conic tip ZCD (Q/YZ33007X-2018)

Tip ZCD orificiu arbore conic cuplare elastică cu roti dintate Caracteristică principală

1. Potrivire excelentă a găurii conului: Un capăt este o gaură conică a arborelui, care este strânsă de suprafața conică, obținând o precizie ridicată de aliniere și o instalare și dezasamblare convenabilă. Este potrivit pentru conectarea directă cu arborele conic de ieșire al motorului/reductorului, asigurând o transmisie stabilă și fiabilă a cuplului.

2. Transmisia cuplului robustă și eficientă: Gama de cuplu nominală este larg (până la câteva sute de mii N·m), cu un diametru de rotire mai mic, un volum mai mic și o greutate mai mică la același cuplu, care poate înlocui parțial cuplajul de tip dinți.

3. Capacitate de compensare tridimensională: Știftul elastic și canelura dinților pot compensa abaterile axiale (aproximativ 1,5~2,5mm), radiale (aproximativ 0,3~0,6mm) și unghiulare (aproximativ 0,5°), adaptându-se la erorile de instalare și la deformațiile condițiilor de lucru.

4. Fără întreținere și zgomot redus: Pinul de nailon este auto-lubrifiant, nu necesită lubrifiere suplimentară și este curat și ecologic; structura este simplă, iar știftul poate fi înlocuit prin îndepărtarea plăcii de protecție, cu costuri de întreținere reduse.

5. Structură simplă și fabricație ușoară: Puține piese, nu necesită procesare de înaltă precizie a angrenajului, ciclu scurt de fabricație și costuri mai mici.

6. Condiții de lucru și limitări: Intervalul de temperatură de lucru este de la -20 ℃ la 70 ℃, potrivit pentru mașini generale cu sarcini medii până la grele și pornire-oprire frecventă; vibrațiile și reducerea zgomotului sunt medii, nu sunt potrivite pentru ocazii cu cerințe stricte pentru controlul vibrațiilor/zgomotului, viteze mari sau temperaturi extreme.

7. Protecție la suprasarcină: Când este supraîncărcat, știftul elastic se poate deforma sau rupe pentru a proteja principalele componente ale transmisiei (cum ar fi motorul, reductorul).
Rezumat

Cu orificiul arborelui conic, se realizează o aliniere de înaltă precizie și o asamblare/dezasamblare convenabilă. Dispune, de asemenea, de transmisie de sarcină grea și de torsiune, precum și de compensare cu trei elemente. Nu are lubrifiere și este ușor de întreținut, făcându-l o alegere rentabilă pentru sistemele de extensie a arborelui conic pentru sarcini medii și grele.
