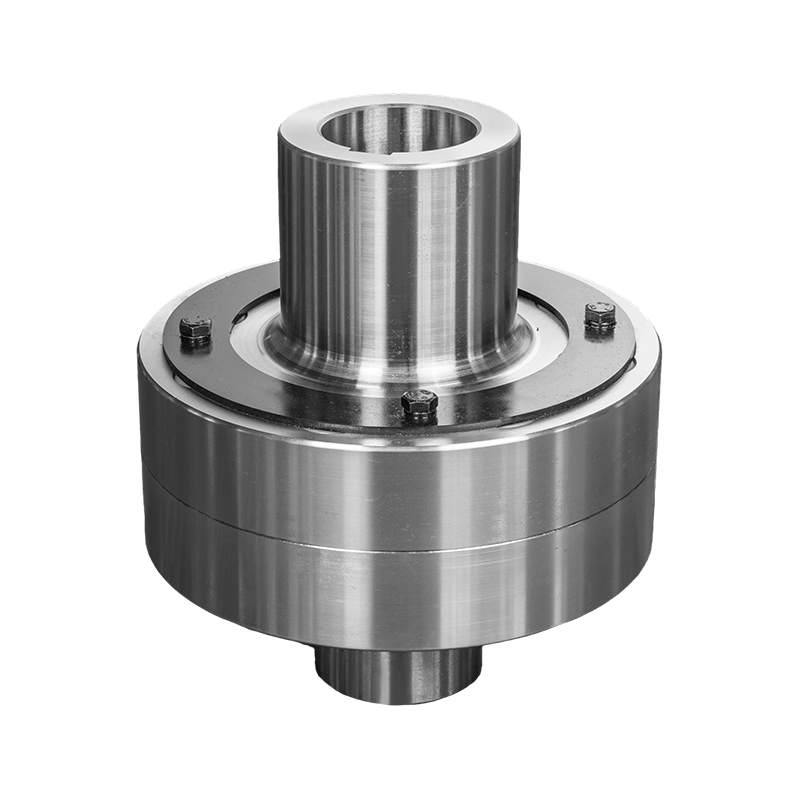

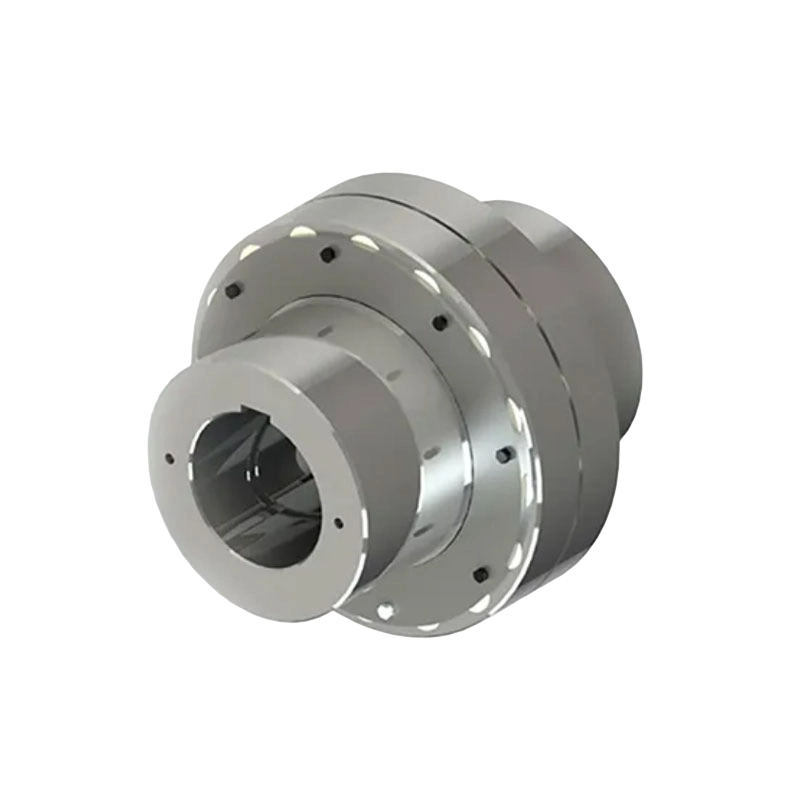

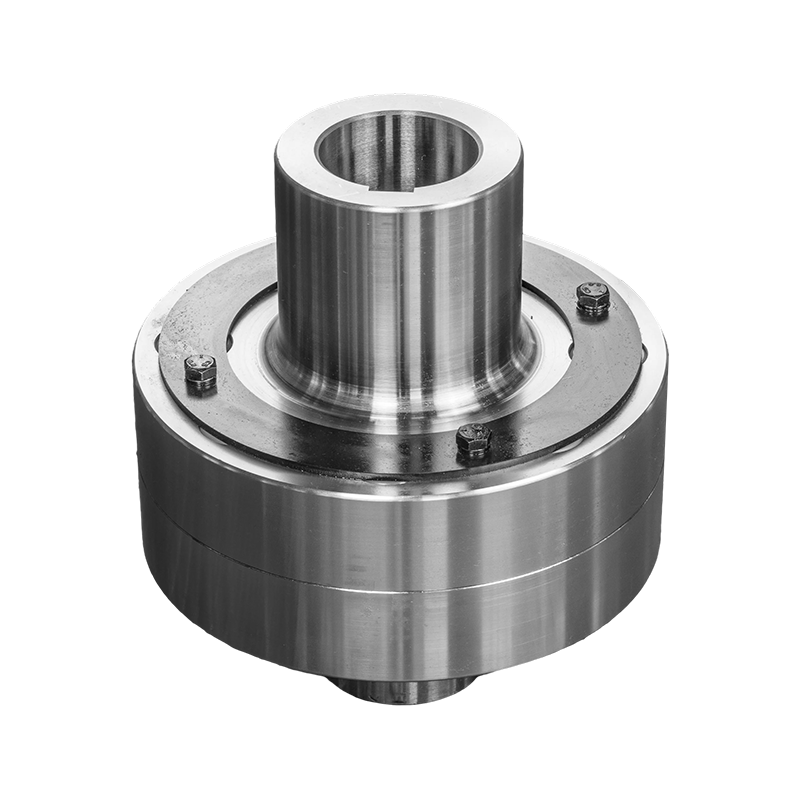

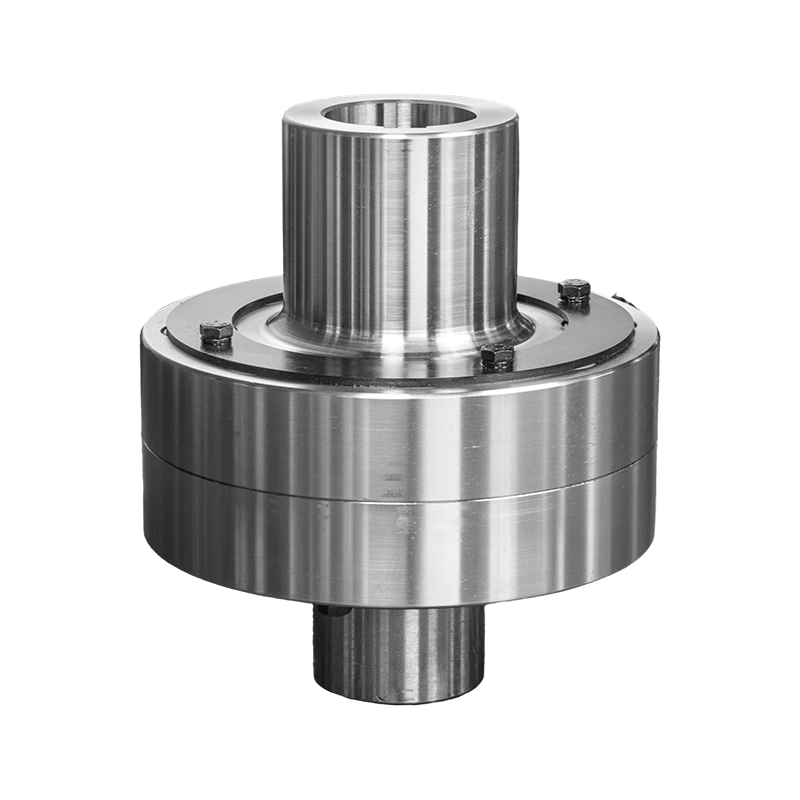

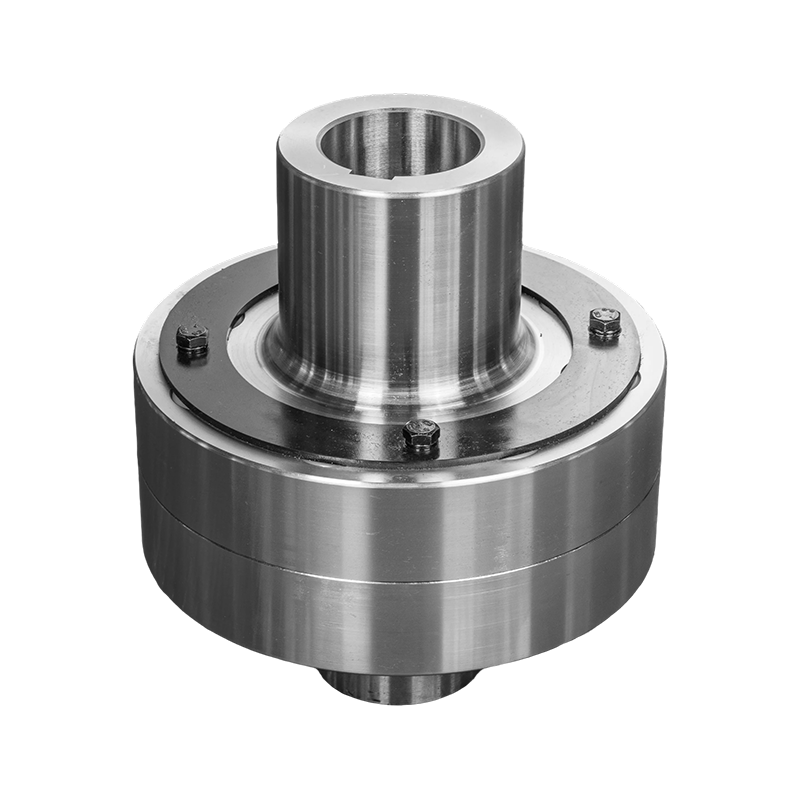

Cuplaj elastic tip HC (Q/YZ31001X-2018)
Cuplaj elastic tip HC (Q/YZ31001X-2018) este un cuplaj flexibil de înaltă performanță care utilizează componente elastice nemetalice și este proiectat strict în conformitate cu standardul Q/YZ31001X-2018. Avantajul său de bază constă în utilizarea nailonului MC de înaltă calitate ca material elastic al pinii, care nu numai că are o rezistență extrem de ridicată și o rezistență excelentă la uzură, dar are și o stabilitate chimică excelentă, făcându-l deosebit de potrivit pentru mediile de lucru corozive dure. Cuplajul are o structură precisă, constând din jumătăți de cuplare, știfturi de coloană, deflectoare, șuruburi și șaibe. Se poate adapta la o gamă largă de temperaturi de la -20 ℃ la 70 ℃, asigurând o transmisie stabilă și fiabilă a puterii în diferite condiții climatice.
În aplicațiile industriale practice, cuplarea cu știfturi elastice de tip HC (Q/YZ31001X-2018) demonstrează o flexibilitate extrem de ridicată a configurației. Tipurile de orificii de arbore ale celor două jumătăți de cuplare pot fi combinate în mod arbitrar în funcție de cerințele reale ale echipamentului, simplificând foarte mult procesul de instalare și potrivire. Conform diferitelor specificații, intervalul de cuplu nominal care poate fi transportat se extinde de la 250 N · m până la 180000 N · m, iar viteza maximă admisă poate ajunge la 8500 r/min, satisfacând pe deplin diferitele nevoi de putere de la mașini ușoare până la echipamente industriale grele. Cu performanța excelentă de absorbție a șocurilor și tamponare și designul structural robust, acest produs este utilizat pe scară largă în domenii industriale cheie, cum ar fi metalurgie, minerit, fabricarea hârtiei, ridicare și echipamente portuare. Este o alegere ideală pentru a îmbunătăți eficiența operațională și siguranța sistemelor mecanice
- Parametrii produsului
- Trimite mesaj
PARAMETRI TEHNICI

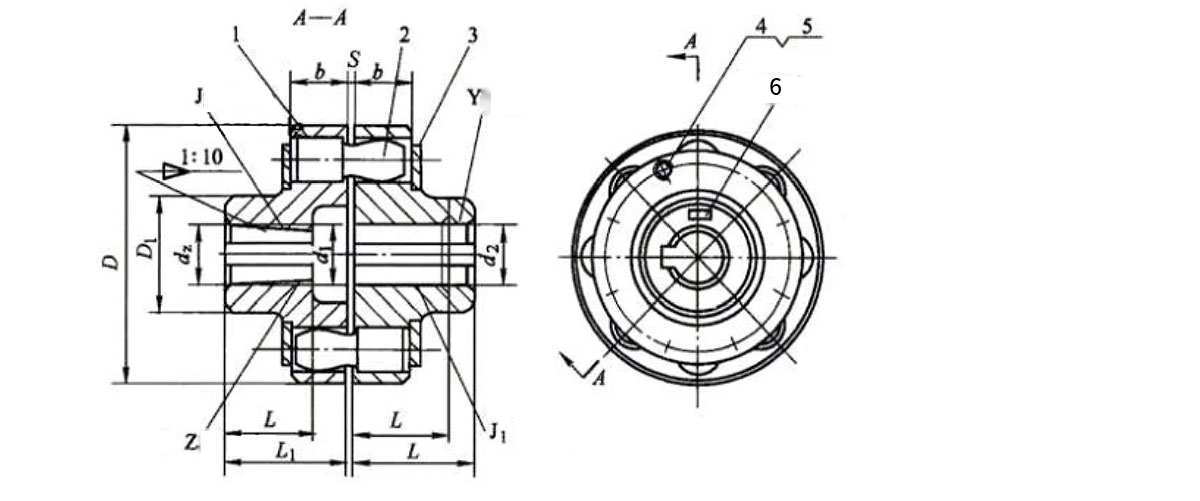

1 jumătate de cuplare 2 pini Placă cu 3 deflectoare 4 șuruburi 5 garnituri 6-Marcă
Parametrii de bază și dimensiunile principale ale cuplajului cu știfturi elastice de tip HC
| Tip | Cuplul nominal N·m | Viteza admisa [n]/r.min⁻¹ | Diametrul orificiului arborelui d₁,d₂,d z | Lungimea orificiului arborelui | D | D₁ | S | b | Moment de inerție I/kg·m² | Liturghie m/kg | ||
| Y | J、J₁、Z | |||||||||||
| L | L₁ | L | ||||||||||
| HC1 | 250 | 8500 | 12,14 | 32 | 27 | 90 | 40 | 2.5 | 20 | 0.002 | 2 | |
| 16,18,19 | 42 | 30 | 42 | |||||||||
| 20,22,24 | 52 | 38 | 52 | |||||||||
| HC2 | 560 | 6300 | 20,22,24 | 118 | 55 | 28 | 0.009 | 5 | ||||
| 25,28 | 62 | 44 | 62 | |||||||||
| 30,32,35 | 82 | 60 | 82 | |||||||||
| HC3 | 1250 | 4750 | 30,32,35,38 | 158 | 75 | 36 | 0.026 | 8 | ||||
| 40,42,45,48 | 112 | 84 | 112 | |||||||||
| HC4 | 2500 | 3850 | 40,42,45,48,50,55,56 | 195 | 100 | 3 | 45 | 0.109 | 22 | |||
| 60,63 | 142 | 107 | 142 | |||||||||
| HC5 | 3150 | 3450 | 50,55,56,60,63,65,70,71,75 | 218 | 120 | 0.191 | 30 | |||||
| HC6 | 6300 | 2720 | 60,63,65,70,71,75,80 | 278 | 140 | 4 | 56 | 0.543 | 53 | |||
| 85 | 172 | 107 | 172 | |||||||||
| HC7 | 11200 | 2360 | 70,71,75 | 142 | 107 | 142 | 318 | 170 | 1.314 | 98 | ||
| 80,85,90,95 | 172 | 132 | 172 | |||||||||
| 100.110 | 212 | 167 | 212 | |||||||||
| HC8 | 16000 | 2120 | 80,85,90,95,100.110.120.125 | 358 | 200 | 5 | 2.023 | 119 | ||||
| HC9 | 22400 | 1850 | 100.110,120,125 | 410 | 230 | 65 | 4.386 | 197 | ||||
| 130.140 | 252 | 202 | 252 | |||||||||
| HC10 | 35500 | 1600 | 110,120,125 | 212 | 167 | 212 | 480 | 280 | 6 | 75 | 9.76 | 322 |
| 130.140,150 | 252 | 202 | 252 | |||||||||
| 160.170.180 | 302 | 242 | 302 | |||||||||
| HC11 | 50000 | 1400 | 130.140,150 | 252 | 202 | 252 | 540 | 340 | 6 | 20.05 | 520 | |
| 160.170.180 | 302 | 242 | 302 | |||||||||
| 190.200.220 | 352 | 282 | 352 | |||||||||
| HC12 | 80000 | 1220 | 160.170.180 | 302 | 242 | 302 | 630 | 400 | 7 | 90 | 37.71 | 714 |
| 190.200.220 | 352 | 282 | 352 | |||||||||
| 240.250.260 | 410 | 330 | - | |||||||||
| HC13 | 125000 | 1060 | 190.200.220 | 352 | 282 | 352 | 710 | 465 | 8 | 100 | 71.37 | 1057 |
| 240.250.260 | 410 | 330 | - | |||||||||
| 280.300 | 470 | 380 | - | |||||||||
| HC14 | 180000 | 950 | 240.250.260 | 410 | 330 | - | 800 | 530 | 8 | 110 | 170.6 | 1956 |
| 280.300,320 | 470 | 380 | - | |||||||||
| 340 | 550 | 450 | - | |||||||||
Notă: Momentul de inerție și masa sunt calculate în funcție de tipul combinației de găuri ale arborelui J/Y și diametrul minim al găurii de arbore.
